FPGA与GPS-OEM板的串行通讯系统设计

　　3.2数据校验和存储设计

　　要正确读取OEM板的输出语句，首先是判断语句类型，其次是存放数据，然后再确定语句的结束标志。本例中将接收的数据存放在 FPGA 内部设定的RAM中，而对时间，位置等信息的提取和处理则在其它部分完成。

　　数据校验模块由FIFO的满信号启动。当检测到满信号有效时。校验模块连续的读取数据并进行处理。当检测到起始标志"$"后，即进入数据读取和检测。输出数据是以语句的形式出现的，每条语句代表一种数据，每种数据都有它自己的识别码，所以，要根据收到的语句识别码来判断该语句是否为所需要的内容(如GPRMC中，"GP"为识别符，"RMC"为语句名)。

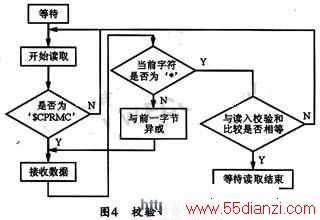

　　根据NMEA-0183通信标准格式的内容，可对所接收到的数据进行检验。即对接收到的信息逐字节异或。当接收到"*"时，比较下一字符"hh"与实际异或值是否相等。若相等，即所接收的数据正确；若不等，则所接收数据无效，系统随之复位存储设备，并等待检测下一组数据。当检测到结束符<CR><LF>时，标志数据读取结束，系统向FIFO发出结束标志，并等待下一次数据检测。其系统校验流程图如图4所示。

　　4  结束语

　　本文结合PFGA和 GPS -25型OEM板的硬件特点，分析了FPGA和OEM板的 串行通讯 问题，同时重点分析了读取GPS定位信息的设计问题。
