基于FPGA的视频监控系统中多画面处理器的设计

　　2.8 视频信号切换电路

　　该电路由MAX440组成。MAX440是一种内含宽带视频放大器的高速多路视频选择开关，可输入8路视频信号，输出为1路视频信号。在单片机的控制下，输出可与8路视频输入中的任一路相连。该芯片的主要特点如下：

• 带宽为110MHz；微分增益为0.04%，微分相位为0.03度；
• 开关切换时间为15ns，转换速率为370V/μs；
• 开/关时的输入电容为4pF，无需外接补偿元件。

　　2.9 报警信号的接收及处理

　　由单片机直接完成，无需经过 FPGA 。当有报警发生时，单片机收到报警信息，发出命令使蜂鸣器件发出警报声，同时通知FPGA和μPD6453使对应的画面闪烁并出现“报警”字样。

　　3 FPGA器件XCS05XL的编程实现原理

　　所谓编程就是利用单片机μPD78F0034将事先设计好的数据通过某种方式装入XCS05XL中，以确定XCS05XL内部的CLB和IOB的功能以及布线通道的连接方式，数据的写入只在编程过程中完成。在正常工作期间，存储单元只用来提供固定的控制信号，编程存储单元以阵列形式分布在XCS05XL中。每个CLB有几百个编程数据位，每个编程数据位定义了一个静态存储单元的状态，该存储单元可以控制一个逻辑函数查找表位、一个数据选择器输入或一个互连开关晶体管。Xilinx开发系统可以将逻辑设计转换成网络表文件，它自动将逻辑电路分区、设置和布线，以PROM格式产生编程数据，并将数据存入PROM中。XCS05XL有三种编程模式：从串模式、主串模式和快速模式。编程开始前，芯片会自动检测M1和M2脚以确定编程模式，编程结束后，这些脚就没有用了。当M1和M2脚为高电平时，选从串模式，这也是目前最常用的一种编程模式。实际上，此时M1和M2脚可悬空。如果要选择主串模式，则M1和M2脚必须与相连或通过1k℃的下拉电阻接地。

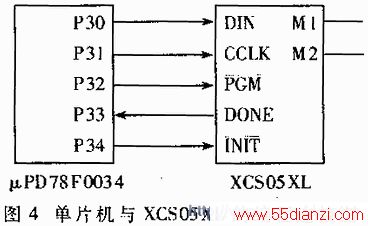

　　图4所示为μPD78F0034单片机对FPGA器件XCSO5XL装载编辑数据的示意图。XCS05XL的编程模式选从串模式，因而其M1、M2脚悬空（即相当于接高电平）。XCS05XL的编辑数据存储在单片机的FLASH ROM里，上电复位后，单片机通过P30脚将数据串行传送到XCSO5XL中。XCS05XL所需的编程时钟（CCLK）信号由单片机产生，在每个CCLK的上升沿，XCS05XL通过DIN脚接收输入数据。

　　4 软硬件设计时要注意的几个问题

　　（1）使用帧存储器AL422应注意的问题

• 由于帧存储器AL422是FIFO DRAM,因而须确保WCK和RCK信号始终有且信号的频率不低于1MHz，因WCK和RCK中频率较高者将作为DRAM的刷新时钟信号。
• 在AL422的/RRST信号的上升沿，/RE信号不能为低，这一点在确定FPGA的编程数据时要特点注意（因/RRST和/RE信号均由FPGA提供）；
• AL422可在5V或3.3V电源电压下工作，当使用5V电源时，其DEC脚（PIN19）须接2.2μF的去耦电容；当使用3.3V电源时，DEC脚（Pin19）可直接与3.3V相连，并通过0.1μF电容旁路到地；电容均使用钽电容。由于使用3.3V时，器件功耗低，且受噪声干扰小，因而在本设计中采用了3.3V电源对AL422供电。

　　(2)为避免视频信号之间的串扰，各种模拟视频信号间均用较粗的地线隔开，且视频走线足够宽。

　　以上介绍了黑白四画面 处理器 的设计。为了节省线路板空间并使产品小巧玲珑，所有的元器件及IC芯片均选用贴片式封装。鉴于篇幅的限制，本文没有讨论多画面处理器软件方面的设计。至于9画面和16画面处理器的设计，其设计思想及组成方框图与该4画面处理器相类似，只不过要增加A/D、AL422及FPGA，软件编程也复杂一些。
