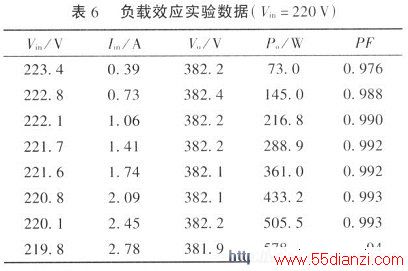

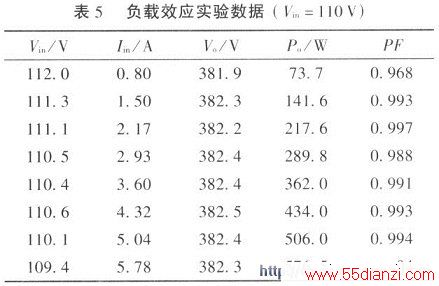

表5和表6分别为输入电压在110V和220V情况下，输出负载变化时的实验数据，从这些数据可以看出，当负载从满载到空载变化时，输出电压保持恒定不变，输入功率因数始终都维持在较高水平。实验表明该数字控制的功率因数校正系统在较大负载变化范围内均有较好的性能。
4 结语
数字控制已成为电力电子研究领域的一个重要发展方向，基于DSP的控制技术在电力电子领域的运用也逐渐普及并受到市场的充分肯定。数字控制在功率因数校正模块中的应用研究，不仅给出了完整的功率因数校正中的DSP控制解决方案，而且将DSP控制与电力电子专业应用更紧密地结合在一起，为电力电子设汁提供了一种新思路。本文首先给出了基于MC56F8323的功率因数校正应用的控制原理以及设计方法，最后做出了一台500W数字功率因数校正模块样机，并用实验验证了数字控制系统的优良性能。
