系统采用Maxim公司的芯片MAX3110作为DSP的SPI接口和HSDL_7001的UART接口之间的转换芯片。MAX3110和HSDL_7001均使用外部无缘晶体振荡电路供电，所用的晶振大小分别为1．843 2 MHz和3．686 4 MHz。需要下载的数据，首先经过红外编解码器编码，再通过红外收发器上集成的发光二极管以红外光信号的形式向PC机发送。
4 系统软件设计

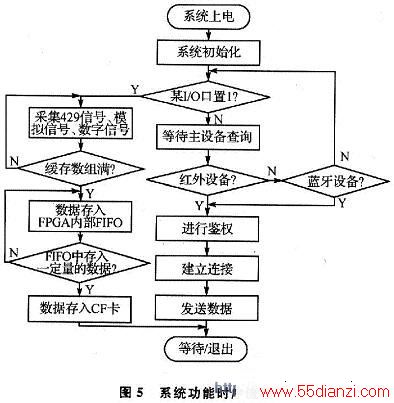

系统的功能时序流程如图5所示。DSP部分程序用C语言编写，结合硬件电路对数据采集、数据传输进行处理和控制。主要的中断应用有ARlNC429信号采集中断和红外通信请求中断。系统的工作流程以时序控制流程为主线。系统初始化之后，进行任务选择与执行。若特定的I／O口置1，则进入数据存储程序，采集数据并存至CF卡；若I／O口置O，则进入数据下载程序，等待主设备的连接请求，鉴权并建立相应的连接，读取CF卡数据，并通过无线通信模块向主设备发送。
结语
本文根据某工业现场电子设备的特殊应用需求，提出了一种基于无线通信技术的 数据记录 系统。该系统利用DSP与FPGA协同控制方式实现数据的采集和存储，利用红外和蓝牙模块实现数据的无线下载；用红外和蓝牙代替有线线缆和插拔存储卡等传统数据下载方式，操作方便，避免了传统方式可能造成的机械故障。此记录系统满足了该工业现场电子设备的数据记录需求，能够实时记录设备的电气信号和控制时序，采样速率大于1 kHz，并且能够连续记录约1 GB的数据。本设计是将无线通信技术应用于该工业现场电子设备中的一次尝试，相关抗干扰和安全性等问题有待于更深入的研究。
