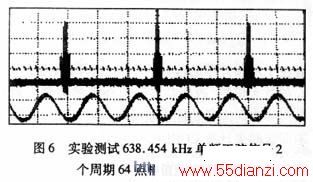

从示波器上可以看出，横坐标单元格间隔为1μs，FFT变换周期间隔约为3格，即约为3μs，抽取了信号波形的2个周期，64点FFT计算时间也约为3μs。

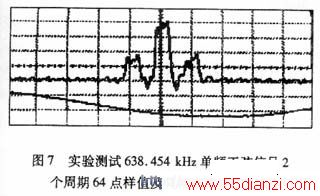

输入单频正弦信号的频率是频率分辨率319.227 kHz的2倍，直流分量为幅度谱的第1根谱线，一次谐波分量为幅度谱的第2根谱线。由于幅度谱的谱线间隔为48.9 ns，也就是说，直流分量和一次谐波分量间隔约为100 ns。从示波器上可以看出，横坐标单元格间隔为100 ns，直流分量和一次谐波分量间隔约为100 ns，和理论分析结果一致。
四、结论
本文以高组合数混合基DFT算法为基础，设计并用FPGA实现了变换点数可灵活扩展的流水线FFT处理器。输入/输出数据速率为20 MHz时，读/写RAM工作在40 MHz时钟，计算出1 024点FFT的运算时间约为52μs。本设计采用模块化设计结构，便于系统调试和实现，而且各设计模块可以重复利用，避免重复相同的设计，从而缩短芯片设计开发时间，更易于FFT处理器的结构扩展。整个FFT设计结构新颖，实现容易，具有一定实用价值。
www.55dianzi.com
参考文献
［1］程佩清.数字信号处理教程［M］.北京：清华大学出版社，2001.
［2］侯伯亨，顾新.VHDL硬件描述语言与数字逻辑电路设计［M］.西安：西安电子科技大学出版，1999.
［3］Stephan W.Mondwurf.BENEFITS OF THE CORDIC-ALGORITHM IN A VERSATILE COFDM MODULATOR/DEMODULATOR DESIGN［A］. Fourth IEEE International Caracas Conference on DevICes, Circuits and SystEMS［C］.Aruba, April 17~19, 2002.
［4］赵忠武，陈禾，韩月秋.基于 FPGA 的32位浮点 FFT 处理器的设计［J］.电讯技术，2003，43（6）.
［5］Y.Ma，L.Wanhammar.A Hardware efficient control of memory addressing for high performance FFT processors［J］.IEEE transactions on signal processing, 2000,48(3):917~921.
［6］J.E.Volder.The CORDIC Trigonometric Computing Technique［J］. IRE Trans. on EleCTRonic Computers,1959,8(3):330~334.
［7］韩颖，王旭，吴嗣亮.FPGA实现高速FFT处理器的设计［Ｊ］.电讯技术，2003，43（2）：74~78.
［8］A.M.Despain.Fourier Transform Computers Using CORDIC Iterations［J］.IEEE Trans.on Computers,1993,C-23(10):993~1001.
