4个任务的优先级安排从高到低为： 测量 任务——界面任务——网络任务——网络服务。uC/OS-II采用基于优先级的抢占式任务调度方式，所以，其余任务不会影响到测量任务的实时性。
图5 各任务间关系图
系统针对测量数据实时记录的要求，设计了一个文件服务系统。文件的存储 介质采用非易失性存储器NAND FLASH。由于NAND FLASH的格式与MSDOS 的FAT文件系统格式相一致，所以本系统采用FAT文件系统。系统在uC/OS-II上移植了lw/IP[]，实现了TCP/IP协议。并提供了一个服务进程，用户可以通过网络监控解调仪的状态、下载数据文件等。
系统的界面任务设计是针对4个输入按键、一个RS232接口和一个320*240彩色LCD的硬件环境。在LCD屏幕区设计有系统操作功能菜单，以及显示测量数据变化曲线的图形区。软件设计使得用户可通过4个按键、LCD上的功能菜单完成与系统的交互操作。与界面任务设计相关的信息也同时以文本格式输出到串口终端。
4 系统实现
实验原型系统如图6。系统的主要功能和性能如下：
1）分辨率：满量程1/30000，最大测量速度：50次/s；
2）图形界面，4键控制，320*240 彩色LCD显示；
3）支持串口终端操作；
4）网络远程监控和历史数据下载；
5）支持USB数据下载；
6）文件系统容量：32/64MB。

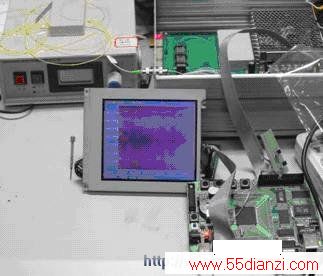

图6 实验原型系统
5 结论
本文实现的系统代替目前布拉格光纤光栅解调较多使用的“上位PC机+下位单片机”模式有了较大进步，该系统能够较好发挥布拉格光纤光栅 传感器 的性能和优点，功能也符合大多数工程应用领域所提出的要求。原型系统经过现场实验证明，测量指标达到设计要求，运行稳定。
系统对光纤法-柏分析器输出信号处理时采用了较为简单的处理方法，虽然能够满足工程测量中的基本要求，但如果要求进一步提高系统测量分辨率和准确性，则对信号的处理方法需要改进。50次/s的测量速度和1/30000分辨率也达到了S3C44B0微控制器直接处理的最大限度。
参考文献
[1] S3C44B0X RISC MICROPROCESSOR.Samsung EleCTRonics.2001
[2] Jean J. Labrosse.邵贝贝译.uCOS-II－源码公开的实时 嵌入式 操作系统.北京.中国电力出版社. 2001
[3] http://www.sics.se/~adam/lwip/
