基于TMS320F2812的数字化三相变频电源的研制

基于TMS320F2812的数字化三相变频电源的研制

点击数:7161 次   录入时间:03-04 11:58:09   整理:http://www.55dianzi.com   DSP/FPGA技术

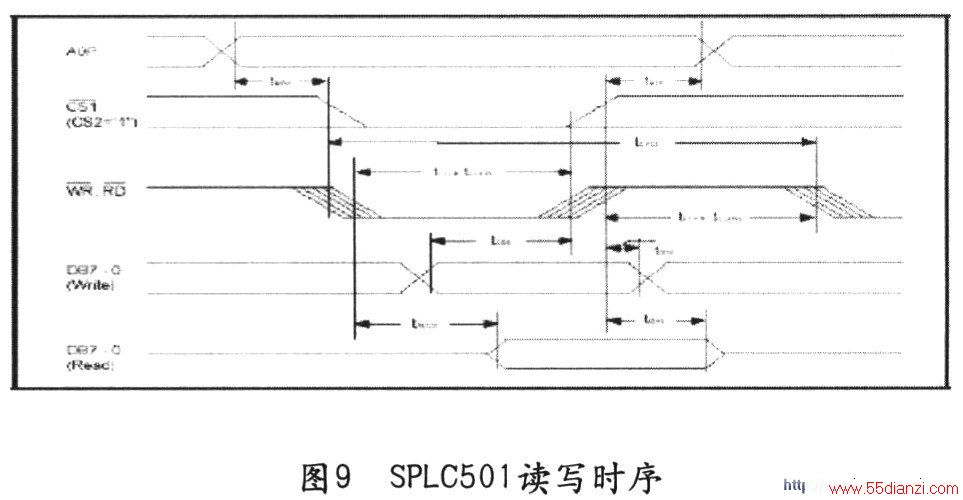

  凌阳SPLC501液晶模块的使能信号CS的周期最小为166ns,时序图如图9所示。由前面分析可得,DSP的读写周期最大值为180ns,液晶模块的读写周期最小为166ns,DSP的读/写时序能满足该液晶模块的要求。

时序图

点击看原图

  3 创新点设计

  本系统设计采用交一直一交变频方式,系统整体结构运用模块化设计,将变频电源的各部分很好的结合在一起,实现变频输出;高精度显示电压、电流、频率、有功功率,所测信号数值为真有效值,电压输出精度高,误差小于5%,输出三相正弦波失真度小,并且具有过压、过流、缺相保护等功能,性能稳定,本系统设计的创新点在于:

  1)结合TMS320LF2812芯片的AD单元,对 三相变频电源 的输出线电压、线电流进行采样,外扩随即存储器,通过SPLC50l液晶显示器显示电压、电流以及频率的值,可以实现自主采样和数据传输,大大提高数据采集效率,实时的显示变频电源的电压、电流的有效值,显示精度高,实时性好。

  2)结合TMS320F2812事件管理器EV单元,采用正弦脉宽调制(SPWM)技术,通过对SPWM程序进行设计和改进算法,可以有效的调节三相变频电源输出的频率和有效值,实时陛好,精度高。

  3)变频电源系统控制部分完全实现了数字化,控制精度更高,抗干扰能力强。

  4 测试结果

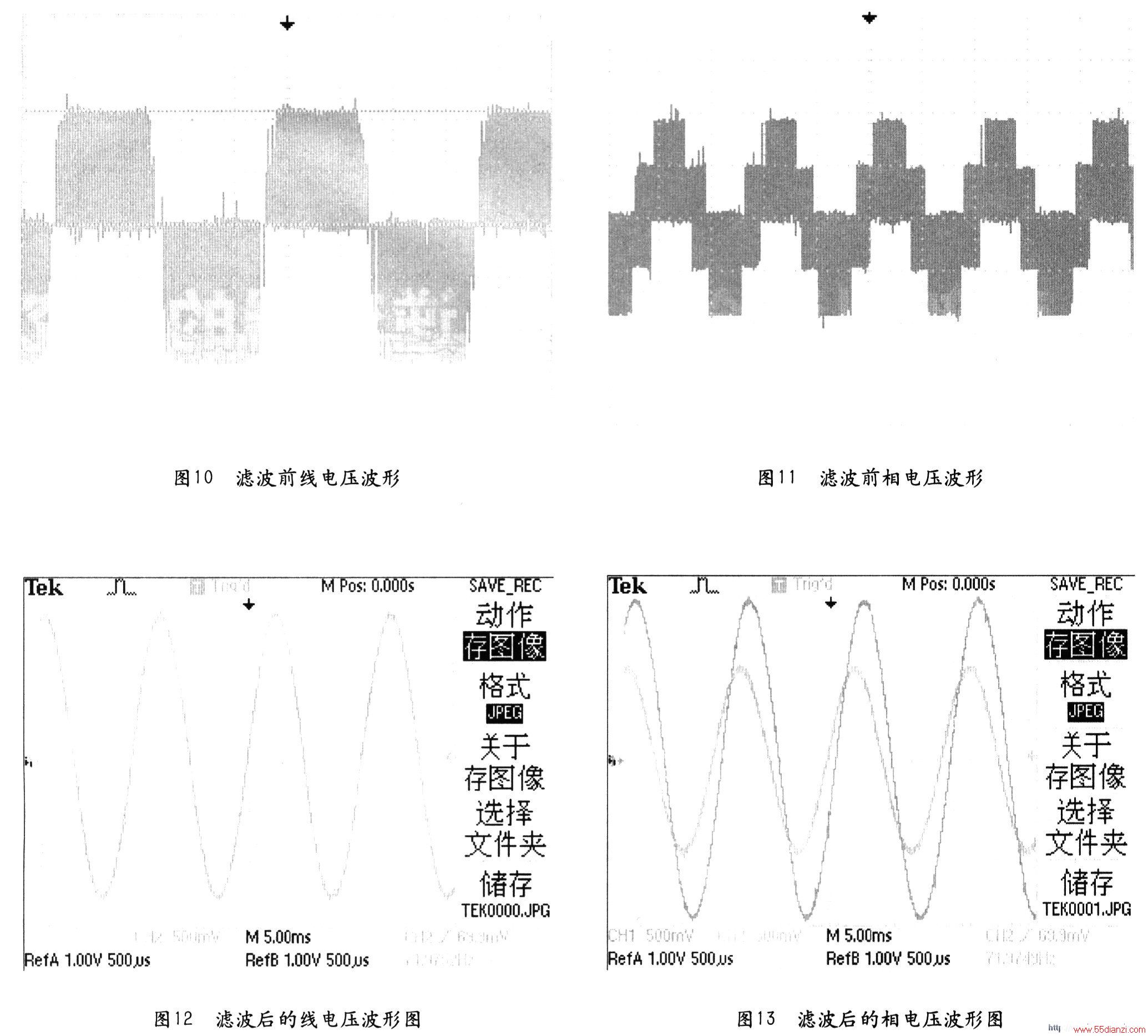

  根据设计要求,我们试制了样品,由示波器观察到的相电压和线电压波形(见图10~图13)可以看出,波形基本上没有失真,并且通过调节调制度和正弦波的频率可以改变输出电压的大小,达到了设计要求。

示波器观察到的相电压和线电压波形

点击看原图

  5 结论

  研制的数字化三相变频电源,经过两次试制,其间经过多次试验,并且对控制原理、电路结构等方面进行改进,现已逐步完善并经过考验,证明了本电源的有效性及可靠性。
