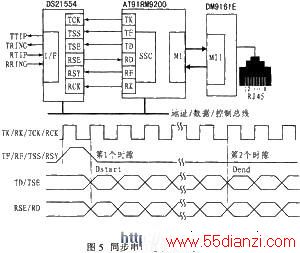

在网关应用中，SSC包含独立的接收器、发送器及时钟分频器。每个发送器及接收器分别有3个信号引脚：数据TD／RD信号、时钟TK／RK信号及帧同步TF／RF信号，可以直接与E1成帧器DS21554的背板对应信号连接。网关可以在主、从两种模式下工作，主模式时，DS21554不需要跟踪上级同步时钟；从模式时，跟踪上级同步时钟。前者，同步串口SSC不需要单独时钟电路，配置AT91RM9200 SSC寄存器，使SSC接口工作在主动模式，产生时钟和帧定位信号，提供给DS21554，也可以直接将TK／TF连接到RCK／RSY，同时断开RK／RF。若为后者，网关为一个电信系统中的终端，通过配置寄存器使SCC接口工作在被动方式，TK／TF／RK／RF和TCK／TSS／RSS／RCK一样，均为输入信号端子，提取接收时钟，通过锁相环同步后产生时钟和帧定位信号。不论哪种形式，配置时钟信号均为2 048 kHz，32个时钟周期出现一个帧定位信号以满足E1帧格式，参考器件手册，可以通过调整DS21554和AT91RM9200寄存器设置，使得SSC信号时序和E1成帧器背板信号时序匹配。根据实际需求，三个SSC同步串口可以同时连接三个E1成帧器，考虑到音视频数据流量和以太网有效吞吐能力，有效数据量达2 Mb／s～6Mb／s，可满足不同应用的音视频数据传输，如图5所示。
5 结束语
基于ARM内核的处理器是目前嵌入式系统的主流，但是，同时内置同步串口和10 Mb／s～100 Mb／s以太网接口的ARM处理器为数却很少。AT91RM9200处理器集成了同步串口和以太网控制器，是一款高性能处理器。本文重点分析了该处理器的同步串口特性，介绍其具体应用。采用此器件，笔者实现了VoIP网关设备，性能稳定，可靠性高而且成本低。
