软件采用模块化设计，由主程序模块、中断服务程序模块和功能子模块三大部分组成。包括初始化模块、数据存储模块、显示模块、通信模块、参数修改模块等。

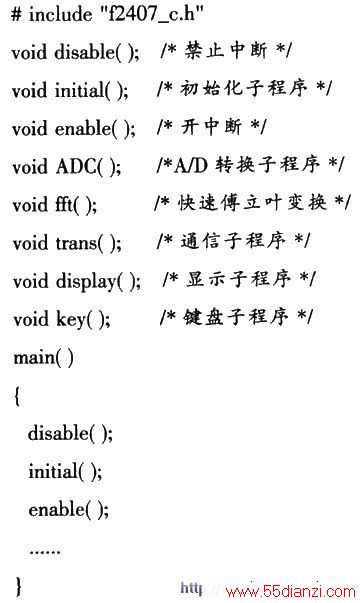

主程序：
3.2 基本量计算
采用14位A/D交流采样，每个周期进行64点采样，测量计算出电流、电压、有功功率、无功功率功率因数等。
根据采样得到的电压u(n)、电流i(N)，可以计算出电网的其他参数；功率的平均值(有功功率)、交流电压有效值U、交流电流有效值，I、有功功率P、视在功率S、功率因数cosφ。计算公式如下：
电压、电流有效值：
此外，由于采用了同步采样技术，零序电流值可以由软件求出。将每次采样得到的三相电流数据求和即可。对于对称电网来说，其值应该为零，但实际电网并不是完全对称的，因此要判断单相接地故障，不能简单地将电流有效值和零相比较，应该根据实际电网运行设定一个整定值，这一整定值可以由FTU在正常情况下的零序电流有效值加一个裕量来得到。
3.3 频率测量
交流采样系统中，通常是一个周波采样N点的电量值．然后对这些数据进行处理。如果电网频率恒定，则采样间隔t=T/N(T为周期，N为采样点)，而电网的频率一般都有一定的波动，所以要不断调整采样间隔。
输入信号先滤波，然后再由过零比较器LM339整形成方波信号后作为计数器的门控信号。计数器在此门控信号有效时间内对输入脉冲的个数进行累计。计数完成后，锁存计数值并由TMS320-LF2407读取,再由软件将计数值乘以计数脉冲的周期,即可得到被测信号的周期。
4 结束语
本文针对配电自动化系统中的 馈线终端装置 ，结合数字信号处理技术，研究并设计了基于 TMS320LF2407 的FTU，实现了DSP的外围电路，模拟量、开关量的采集电路，通信电路设计等。编写了FTU硬件电路的软件程序，实现了故障定位、隔离和供电恢复等重要功能。
