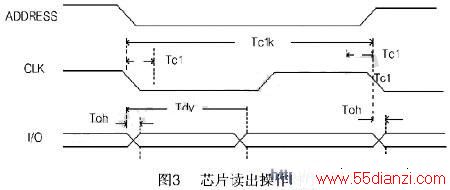

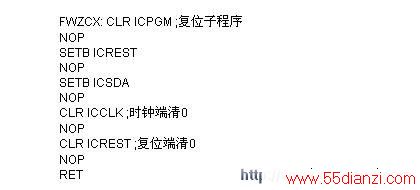

（2）读出操作： 在进行读出操作时，必须保证使RST脚和PGM脚同时保持为低。如果对芯片各密码控制区进行读出操作，只能是在FUSE2未熔断且SV标志“1”时才能进行。如果对芯片各标识数据区进行读出操作，除FZ和IZ区外，需要使SV标志置“1”后才能执行。如果对芯片各应用数据区进行读出操作，需要在SV＝1且Rn＝1（n＝1，2，3，4）状态下才能执行。

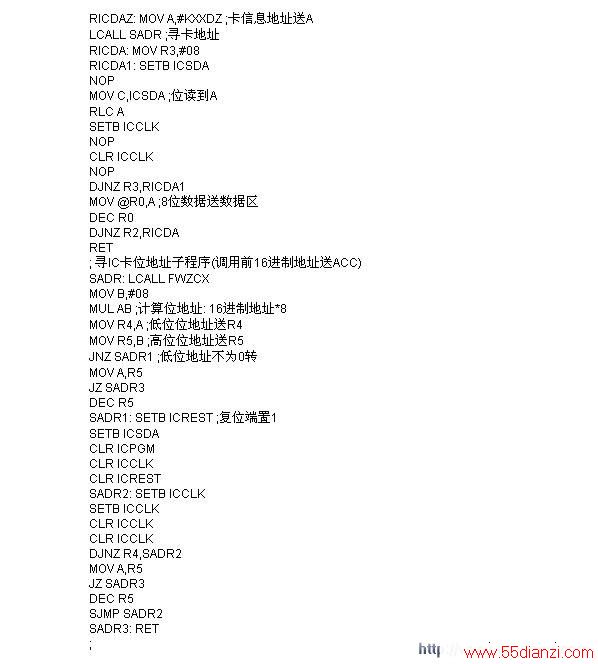

注：在CLK的下降沿时，地址计数器加1，地址计数器当前所指的地址单元的数据被输出到I/O线上。因此，在整个时钟周期Tdk期间，包含了地址加1（INC）和读出（REA）两项操作。读IC数据子程序(R2:需读IC卡字节数，R0:数据区存放低位首地址)
点击看原图

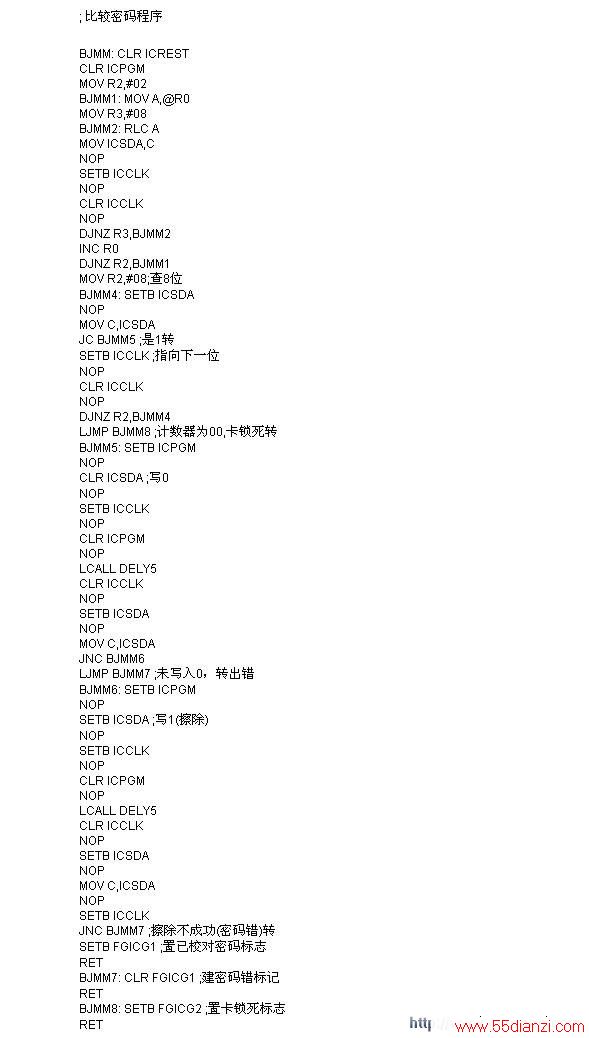

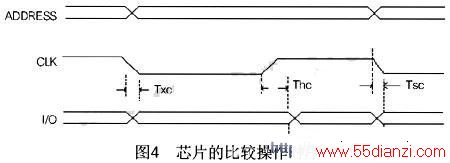

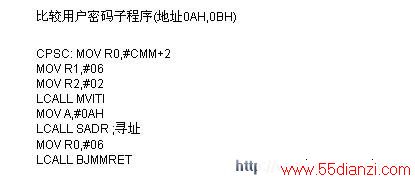

（3）比较操作：在进行比较操作时，必须保证使RST脚和PGM脚同时保持为低。比较操作只能对芯片密码控制区执行，且由芯片内部来判断。在FUSE2未熔断时，只能在SV=0时，对SC区进行比较操作，对其它区的比较操作均为无效操作。SV=1时，芯片不做任何比较操作。在FUSE2熔断后，只能在SV=0时，对SC区进行比较操作，对其它区的比较操作均为无效操作。
注：上述芯片密码比较时序图中是假设密码计数器中前两位为0，第三位寻到1的处理时序。

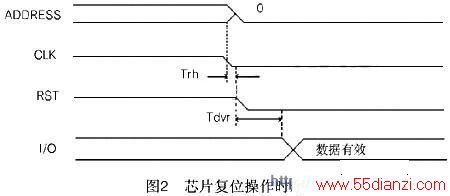

有关芯片SC的时序关系如图2~5图所示：
从操作(B)到(F)，地址计数器不变，密码比较的过程是：
(A)比较安全密码/擦除密码序列
(B)在密码输入比较计数器中找出一位为“1”的位
(C)在这个为“1”的单元写“0”
www.55dianzi.com
(D)芯片输出“0”
(E)如果比较成功，在PGM的上升沿安全密码/擦除密码的相应标志，(SV,Sn或En)被置“1”，同时安全密码/擦除密码输入比较计数器，(SCAC，SnAC或EnAC)被擦除。
(F)如果擦除成功，相应安全密码/擦除密码标志被置“1”，芯片将输出“1”，否则芯片输出“0”。
(G)在CLK的下降沿，地址计数器加1，并输出下一位的状态。
点击看原图

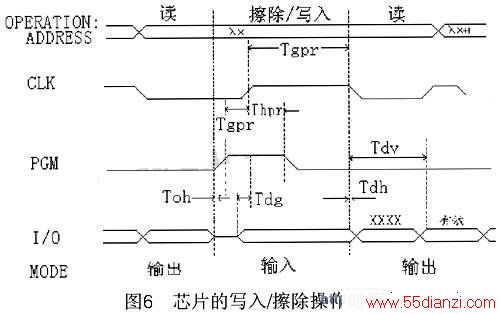

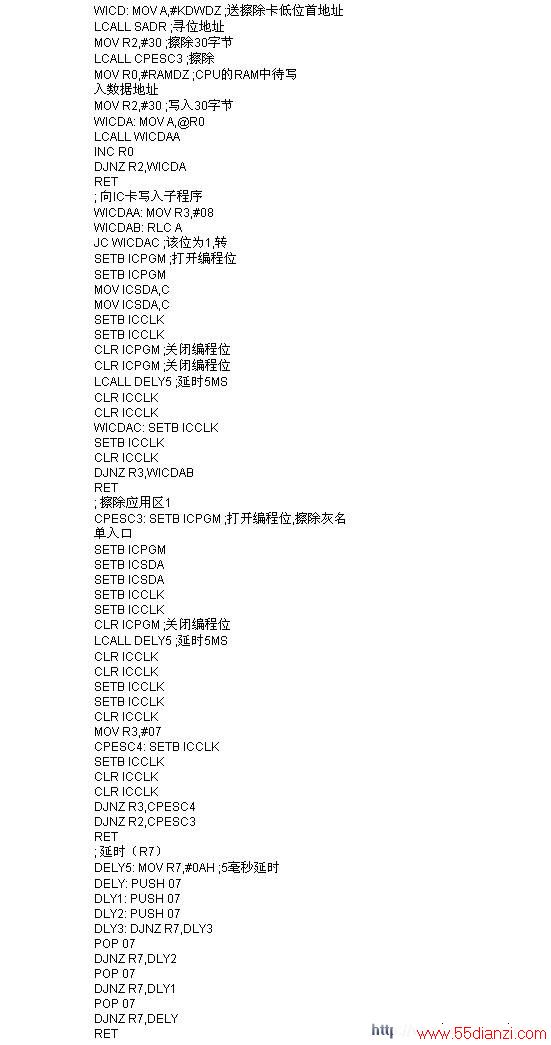

(4)写入操作：写入操作实际包含着两种:当写入的数据为“0”时，本次操作称为“写入操作”。当写入的数据为“1”时，本次操作称为“擦除操作”。“写入操作”可以按位进行。但“擦除操作”只能按字节进行。即使操作时只对单独一位进行擦除，但执行的结果将使这一位所在的字节的所有8位全部置成“1”。对芯片的任何一个允许写入或擦除的区域，其执行写入和擦除的必要条件是芯片的SV标志为“1”状态。
注:在CLK为低的状态下，PGM端从“0”到“1”，并延时一段“编程建立时间”(Tspr)之后，CLK端从“0”到“1”(这时是写入/擦除操作的开始)，在此刻之前的Tds(数据建立时间)由外部向I/O线给出写入数据。CLK端在“1”状态应至少保持5ms(Tchp)之后，CLK端从“1”到“0”（这时是写入/擦除操作的结束）。应特别注意结束写入操作的CLK端的下降沿并不会使地址计数器加1，而只是将刚写入的“数据”读出， 以便外部验证刚才的“写入操作”。
结束语
随着 IC卡 技术的飞速发展,金融机构、国家机关、公司企业、教育部门等领域的需求越来越迫切，应用越来越广泛。我们已在石化系统加气站实现了使用IC卡进行加气的业务，现将调试成功的部分实用子程序提供给大家，供同行朋友们参考。
