还有TMS320DM642的多通道音频接口（McASP）具有8个串行收／发引脚AXR[7:0]，所有接收引脚公用接收帧同步AFSR和时钟ACLKR、AHCLKR信号，所有发送引脚公用发送帧同步AFSX和时钟ACLKX、AHCLKX信号。

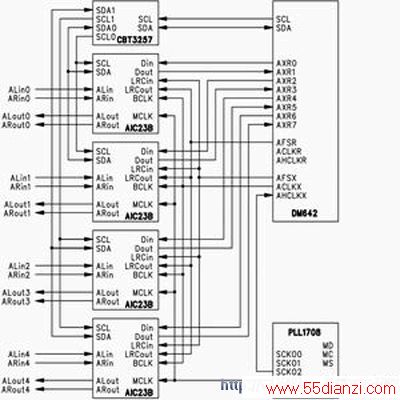

McASP接口与音频Codec的连接如图3所示。
4． 外部接口：
经TMS320DM642压缩处理的数字视频数据，需通过一定的外部接口进行传输。DM642提供3种外部接口，但它们复用引脚，每次只能配置为一种外部接口。DM642通过复位时某些特殊引脚电平的配置，可分别提供下列3种接口：
* 32-位PCI接口
* 32-位HPI接口
* HPI16 + 以太网接口
为了简化设计，HPI-32和HPI-16均借用PCI连接器与外部主机接口，并用PCI总线上的B3（GND）和B10（保留）作为3种接口的自动检测和自动接口配置。另外，以太网接口信号与PCI或HPI-32信号在板上并存，所以这些信号需要用2选1开关SN74CBT3257来切换。还需要注意的是，DM642的PCI接口只支持+3.3V环境，为了适应+5V PCI总线环境，PCI总线与DM642之间用SN74CBTD16210和SN74CBT3245A进行电平转换。
总结
TMS320DM642作为一款高性能／价格比、专用于多媒体应用的 DSP ，已被国内、外视频应用从业者广泛接受和采用。目前国内已有多家单位在'DM642上成功地开发了MPEG4、H.264等视频编码算法，单片'DM642可同时完成4路CIF格式的MPEG4或H.264，可以相信还会不断涌现更多的算法和应用。
