2.8 网 络部分

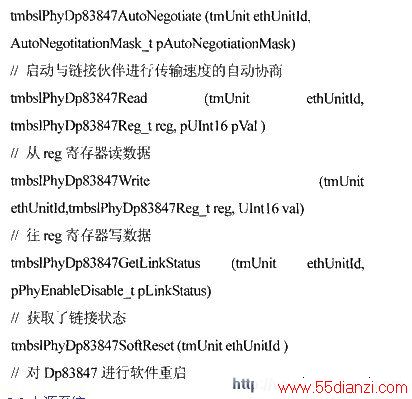

选用National SEMIconductor公司的DP83847作为MAC层上的设备。由于DP83847与PNX1500之间有很好的硬件兼容，故不再介绍两者之间的硬件链接。值得注意的是，DP83847的状态指示LED引脚和DP83847物理地址引脚是共用的，所以一定要用上拉或下拉电阻配置。主要的驱动函数如下。
2.9 电源系统

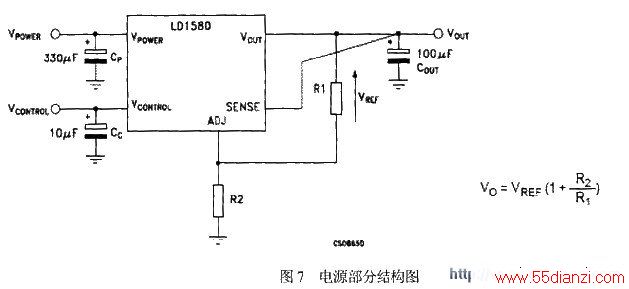

PNX1500的电源系统相对复杂，其核心电压为1.2V，内存操作模块工作电压为2.5V，其余模块都工作在3.3V。作为一个 嵌入式 平台，希望外接电源的电压总数越少越好，所以我们平台上运用了DC-DC器件，将单一的外界电源5V转换为系统所需要的多种电压。值得注意的是，由于平台上芯片和器件比较多，需要将每件器件的工作电流峰值之和作为DC-DC器件的电流参数。我们选用ST公司的LD1580芯片，这款芯片的特点是能提供最大7A的电流，输出电压范围大，由外接匹配电阻决定输出电压。一共三个LD1580芯片组成本系统，首先外接直流电源5V被LD1580转换为3.3V，然后3.3V由两个LD1580分别转换为1.2V和2.5V。电源部分电路图和输出电压计算公司如图7，其中VREF为2.5V。
此外，由于系统各芯片具有大量的I／O口，在这些I／O口进行高低电平转换时，会瞬间产生大的电流变化量，由于电路板并不是一个理想导体，存在电感效应，在电流变化过快时会产生电压差，导致误动作，所以需要在电源的电和地之间加上低阻抗通道消除电感效应带来的电压差。我们在电源的电和地之间并联220微法到100纳法的多个旁路电容，消除不同频率的电压跳变。同时对板上各个芯片的电脚也加以旁路电容。
3 印刷电路设计
由于本系统有模拟和数字信号混合，器件繁多，电压复杂，如何保证系统能够稳定工作成为需要着重考虑的问题。本系统采用10层设计，每个信号层之间由电层或者地层隔开，模拟地与数字信号的地信号分开，同时在布局的时候考虑芯片电流回流问题，防止串扰。
本文介绍了基于飞利浦 多媒体 DSP PNX1500的嵌入式多媒体平台的硬件设计和低层驱动。该平台能性能稳定，工作良好，具有很好的应用前景。
