3.3 V和1.5 V电压之间加稳压二极管和肖特基二极管构成的保护电路，保证FPGA的内核电压与接口电压之差在一定范围内，防止器件损坏。
4 OFDM基带系统验证平台设计

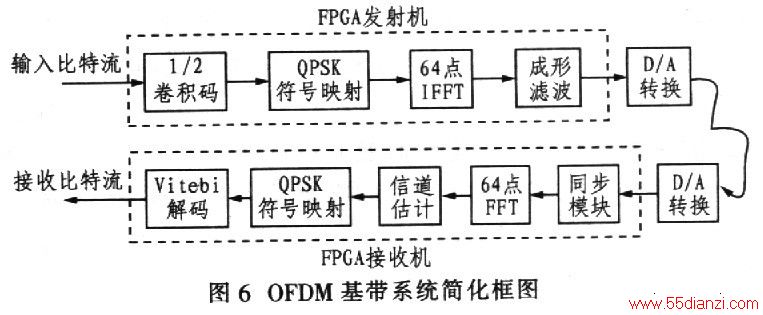

基于FPGA的通信系统基带设计验证平台非常适用于高速无线通信系统的基带设计。采用该平台可验证基于IEEE 802.1la的OFDM基带系统的简化原型设计。设计框图如图6所示。
经验证，该平台能实现OFDM原型机的发送和接收功能，并能有效验证同步和信道估计算法的实际性能。
5 结束语
基于FPGA的通信系统基带设计验证平台采用大容量、高性能的FPGA器件，为通信系统的基带设计提供了一个有效的硬件实现平台。基于FPGA的实现和验证与计算机仿真相结合，将大大加速通信系统基带部分的快速原型设计，极大地方便了对实时性和运算量有较高要求的各类算法的验证。
