帧同步系统状态转换图如图5所示。系统上电复位后，在起始时刻处于失步状态(STATE0_1xx——其中x表示无关值)，系统从外部输入的合路码流中搜捕帧同步码“10011011”，若合路码流中没有帧同步码，状态计数器仍保持为1xx；若从合路码流中检测出同步码(get=“1”)，则状态计数器清零为000，系统进入同步校核态(STATE1_000)，开始将合路码流写入移位寄存器，分接器输出开关仍然为关闭状态(switch=“0”)。在同步校核状态下，若下一帧确认帧同步码不正确，判断为虚假同步，则状态计数器减1变为111，系统回到失步态；相反，若下一帧确认帧同步码正确，则系统进入同步态(STATE2_001)，分接器输出开关打开(switch=“1”)，开始正常分接合路码流。系统进入同步态后，若合路码流中出现帧同步码丢失，则状态计数器加1，系统进入同步保护态1(STATE3_010)；若下一帧仍然检测帧同步码失败，则状态计数器再加1，系统进入同步保护态2(STATE4_011)；若连续第三帧未收到帧同步码，则状态计数器再加1转为100，系统进入失步状态，停止分接合路码流(switch=“0”)，同时重新开始搜捕帧同步码“10011011”。系统在同步保护态(状态计数器值为01x)下，若检测帧同步码正确，则状态计数器置数为001，系统回到同步态。
2.2 系统仿真与验证
在ISE集成环境下，调用ModelSim仿真软件对系统各模块进行功能仿真、综合后仿真以及布局布线后的时序仿真。仿真结果表明，复接器、分接器、同步单元等所有模块的设计均满足设计要求。

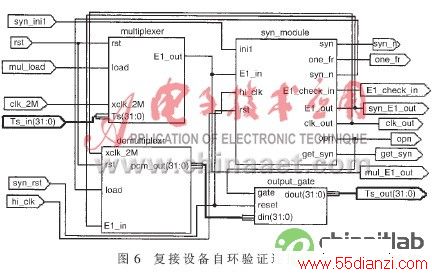

为了进一步确保系统设计的可实用性，将系统各组成模块按照自环工作状态连接起来，对系统各模块进行了联合仿真。复接设备自环验证的原理图如图6所示。
将32路64kbps的支路信号Ts_in(31:0)送到复接器(multiplexer)的支路信号输入端Ts(31:0)，复接器的合路信号输出端E1_out与同步单元syn_module(包括位同步和帧同步)的合路信号输入端E1_in相连(自环)，合路信号经过位同步信号提取以及帧同步检测后，由同步单元将非失步状态下的合路序列从信号输出端E1_out送出，同步单元还提供位同步信号clk_out，送分接器demultiplex的输入端xclk-2M,同步单元输出的合路序列送入分接器的合路信号输入端E1_in，经过分接器实施分接后，最后从支路输出控制单元output_gate的输出端可以得到各个支路的输出信号Ts_out(31:0)。

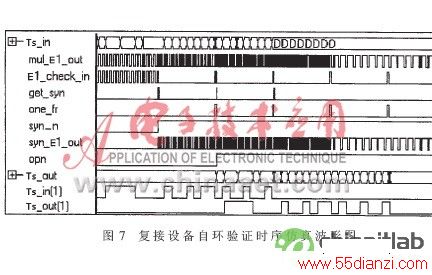

图7为复接设备自环验证的仿真时序图。其中，Ts_in为32个支路送来的64kbps的激励信号；mul_E1_out为经复接器实施复接后的合路信号；E1_check_in为进入帧同步码检测模块的合路序列；get_syn为帧同步码检测的结果；one_fr为同步校核和同步保护所需的帧同步码检测控制信号；syn_n为系统失步信号；syn_E1_out为非失步状态下的合路序列；opn为支路信号输出允许信号；Ts_out为实施分接后各支路的64kbps输出信号；Ts_in(1)为复接器第一支路输入信号；Ts_out(1)为分接器第一支路输出信号。
将输入激励信号Ts_in与系统支路输出信号Ts_out相比较，结果表明，在从同步到下一次失步的时间内，Ts_out与Ts_in信号波形基本一致——Ts_out中会出现一些1~2ns的过渡值，这些过渡值是由于Ts_out总线中32个支路信号到达寄存器输出端的时间不一致而造成的，这是由FPGA器件时延不确定性决定的。由Ts_in(1)和Ts_out(1)的波形比较可知，对于每个单一的支路信号，并不存在这种过渡值，分接后的支路信号与复接器支路输入信号一致。因此，Ts_out总线中出现的这种过渡值不会影响系统的性能。
时序仿真结果表明，复接、同步以及分接功能均正常，满足设计要求。在5万门的SPARTAN-3系列FPGA器件xc3s50上实现设计，硬件资源的使用情况如下：319个SlICe，263个Slice flip Flop，562个4 input LUT，70个bonded IOB，2个GCLK。该设计已作为一个模块应用到其它系统中，具有一定的实用价值。同时，由于该设计采用VHDL语言描述，具有可移植性，利用中小容量的FPGA就能实现该系统功能。
