四、程序设计
在单片机编程语言上，有C 语言和汇编两种选择。本系列教程采用C 语言编写程序，在此对Ｃ语言和汇编语言在进行单片机开发时进行下简单比较，汇编语言面向硬件，要求对硬件的特性如寄存器之类的比较熟悉，执行效率高，但可读性和移植性差，不同的单片机之间的程序不能通用，例如学会了51 单片机的汇编指令，却没法用到AVR 单片机上。Ｃ语言面向过程，可读性和移植性很好，效率要比汇编低一些。对于刚接触单片机的人来说，学习这两种语言是一样的，但在以后的开发效率上，C 语言的优势就体现出来了，其可以几乎完全不改动的情况下移植，大大提高了开发速度。
控制发光二极管D1 闪烁的C 语言源程序：
1. 程序详细说明
（1）头文件包含。程序接下来调用的P0_0 就是该头文件中定义好的一个寄存器地址。在对单片机内部的寄存器操作之前，应申明其来处，有兴趣的读者可以看看AT89X52.h 文件中的内容。
（2）宏定义led, 便于直观理解也便于程序修改，将P0_0 口命名为led, 这样在程序中就可以用led代替P0_0 口进行操作。
（3）延时函数声明。函数在调用之前必须进行声明，由于函数定义放在主函数之后，所以在主函数之前对延时函数进行了声明。
（4）主函数入口。主函数不传递参数也不返回值。
（5）死循环。
（6）输出高电平，led 不亮。
（7）延时一段时间，以便人眼能够直观看到。
（8）输出低电平，led 点亮。
（9）延时一段时间。
（10）延时函数定义。
（11）for 语句循环延时。
2. 程序流程图与实验现象
程序流程如图5 所示。经编译软件（keil）编译，生成单片机烧写文件，然后就可下载到单片机内部运行了，硬件电路板如图6 所示，本实验板上用的是STC89C52RC，可以用通过板载USB 转串口烧写程序。故将USB 线（本实验套件中有）连接电脑和实验板。供电电源可以从USB 取，也可以从外部电源取电。冷启动，即先点击下载，然后再上电。下载程序到单片机内运行后，可以看到实验板上P0_0 口外接的LED 灯（D1） 一亮一灭的闪烁。

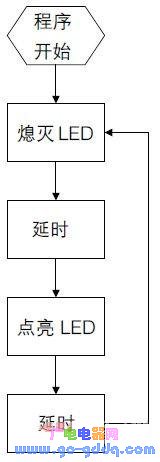

图5 程序流程图

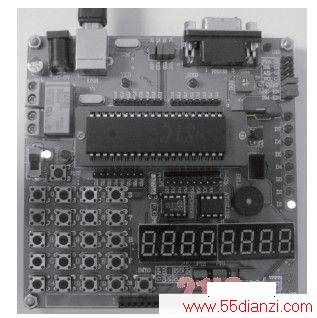

图6 硬件电路板图
五、总结
本讲主要介绍了51 单片机最小系统的设计以及编写第一个简单的程序。从过该实验，可以掌握单片机的开发流程，从而快速入门。在该讲中应该注意几个问题：
1. 本讲座中采用C 语言编写程序，因为C 语言的可读性和可移植性强。若读者没有学过C 语言，则应去了解和掌握相应的C 语言知识。C 语言易学易用，相信很快就能熟练。
2. 程序编译软件采用的是Keil。限于篇幅的原因，在这里就不对其进行讲述，如果读者有对其不明白的地方，可以到本刊论坛的单片机版面，作者制作了一个详细的Keil 入门教程。我们通过Keil编译程序，最终生成烧写单片机的Hex 代码文件。
Keil 软件界面如图7 所示， 中间空白区域为代码区，左侧为项目列表，最下面为消息窗口。
图7 Keil软件开发界面

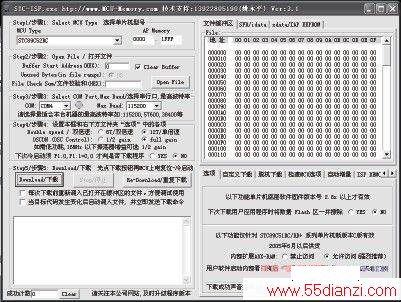

3. 本实验板上所用的STC 单片机通过串口下载程序。其上位机软件界面如图8 所示（推荐使用V3.1 版本，最新版本可以到STC 主页上下载：http://www.mcu-memory.com/）， 烧写操作很简单，点击“Open File”按钮浏览找到所生成要烧写的Hex 文件后，单片机断电，点击“下载”按钮，单片机上电，程序就可下载到单片机中了。
图8 STC烧写软件界面
4. 产品组件
读者如果按照该讲内容进行理解并实践的话，可以说单片机就算入门了。下一讲将进一步深入，将要介绍单片机内部定时器和中断系统，敬请期待。
