51单片机如何进行ROM外扩分析

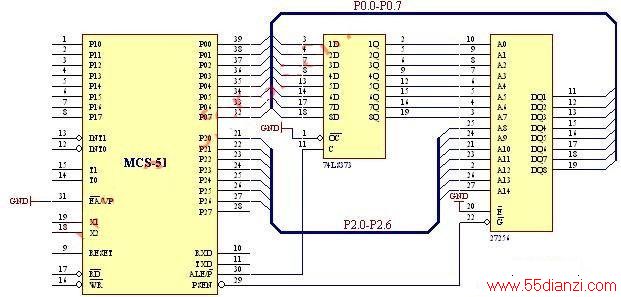

    强烈建议用户尽可能不要考虑外扩程序存储器，如果非扩不可，可以仿照下图所示电路进行扩展

    图中P0口输出外部ROM的低8位地址信号，P2口输出高8位地址信号；ALE端输出地址锁存信号，/PSEN输出程序存储器输出使能信号。

    两个模块

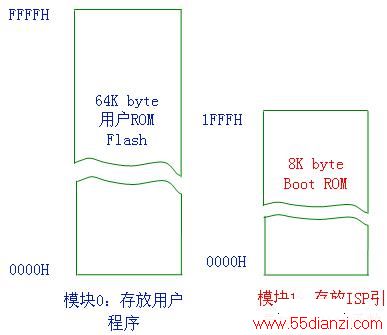

    P89V51RD2单片机内部有64K用户ROM区和8K BOOT ROM区两个模块

    两个模块在物理上是分开的，尽管地址重合，但一般不会发生冲突。

    用户程序存储区

    P89V51RD2内部有64K FLASH ROM，不需要用户再进行ROM扩展

    地址范围：0000H～FFFFH

    其内部分配和其他51系列单片机是相同的

    Flash ROM可以反复擦除和下载程序

    擦除和编程的方法

    并行编程器

    ISP （在系统编程：In-System Program）

    直接调用单片机BOOTROM区的IAP 函数

    IAP    （在应用编程：In-ApplICation Program)

    一般情况下优先使用ISP方式，更方便、更快捷

    关于BOOT ROM区

    存储介质：Flash Memory

    容        量：8K字节

    存储内容：ISP引导程序和IAP函数

    这些程序出厂时已经由PHILIPS已经写入，用户可以对其修改，但建议一般用户不要试图修改它。

    单片机在复位后会等待400ms，如果在此期间用户在上位计算机上运行了FlashMagic等类似ISP软件，且串口通信正常，单片机将进入BOOT ROM区运行ISP引导程序；否则，单片机在400ms以后将自动从用户ROM区0000H单元开始运行用户程序

    关于ISP

    ISP   在系统编程：In-System Program，指用户不必把单片机从目标板上取下来，在特定的软件配合下直接通过串口（或其他端口）就可以对单片机进行读取、擦除、设置和程序下载等操作，从而取代了并行编程器的很多功能。

    现在越来越多的单片机都具有ISP功能。

    PHILIPS提供的单片机ISP软件是FlashMagic，通过串口完成ISP操作。
