因准备电子设计竞赛的需要重新制作了一套51单片机最小系统,现给出电路图和实物图供大家参考。

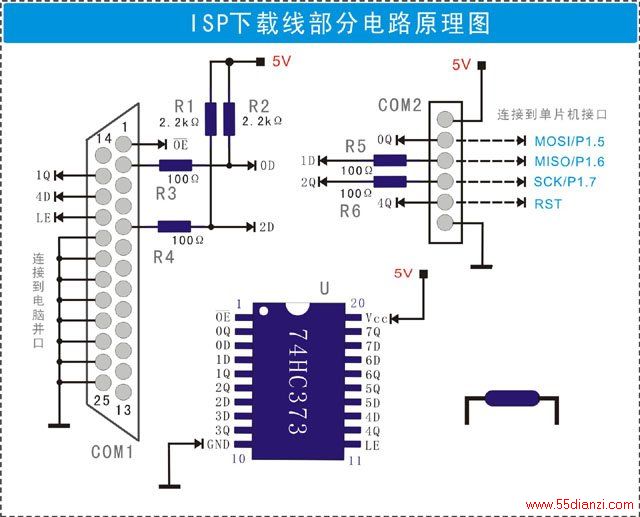

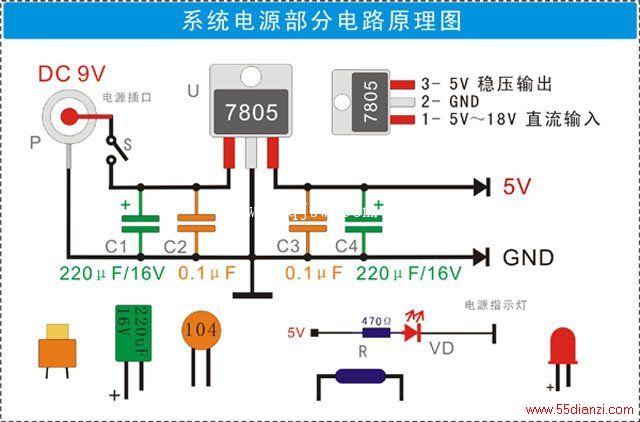

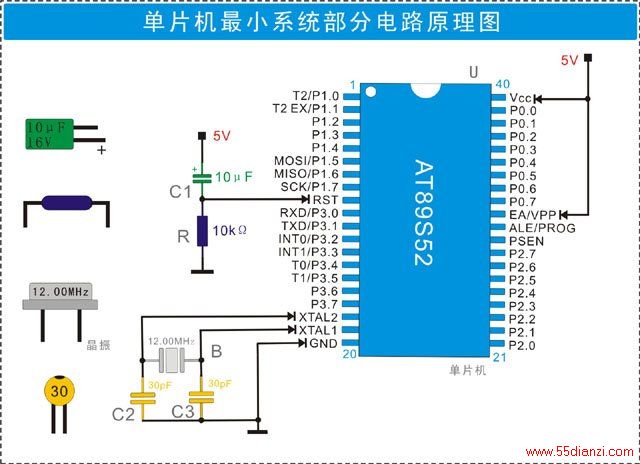

系统电路图如下,包括系统电源部分、89S52最小电路、ISP在线下载部分。实物与电路图稍有不同,仅供参考,有问题可在下面留言。
点击图片可放大:

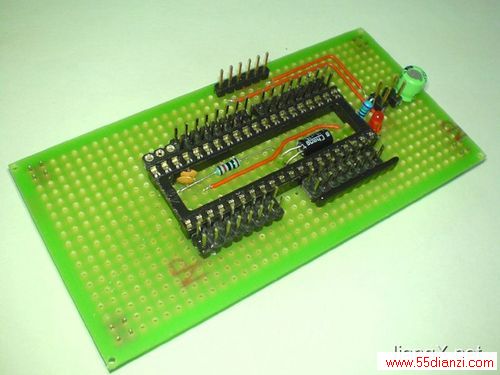

51单片机最小系统实物图:

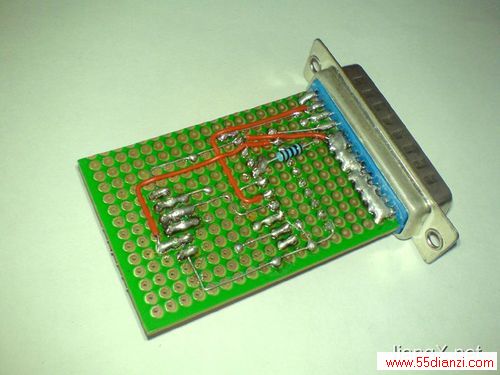

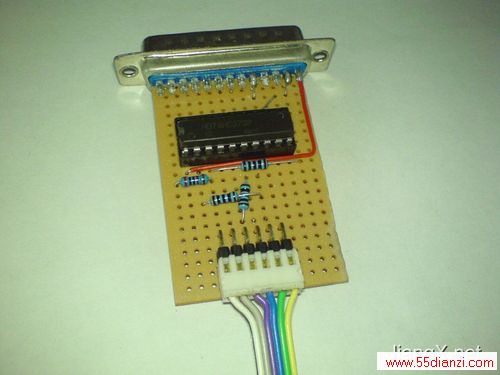

ISP下载线实物图:
