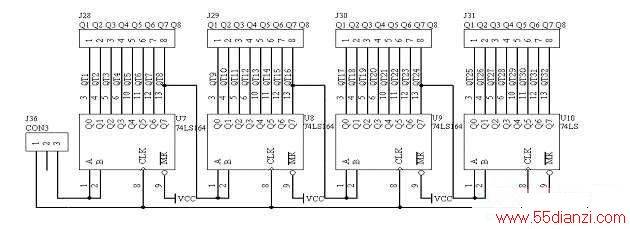

图1.15
16．数模转换模块

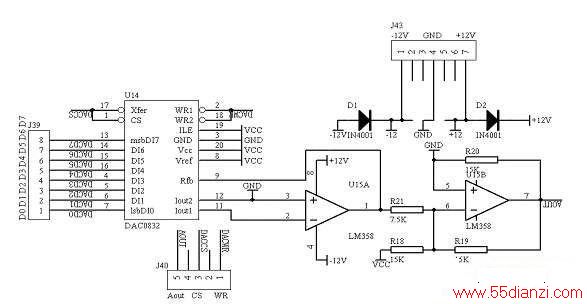

系统板上的数模转换模块采用了8位的D/A转换芯片DAC0832来完成数模转换过程，DAC0832是电流输出型D/A转换芯片，因此，后面接有集成运放LM358来完成电流到电压的转换。其中的数字信号的输入从“D0－D7”端口输入，控制DAC0832工作的控制信号由“WR CS”端口输入，模拟量的输出从“AOUT”端口输出，由于LM358工作在双电源条件下，因此要给LM358加入±12V电压，从“＋12V GND －12V”端口加入。具体的电路原理图如图1.16所示：
17．单片机系统
该系统板上的单片机系统把全部的I/O端口资源提供出来，因此，在实际应用的时候，可以灵活地组合成不同的单片机应用系统，该单片机采用12MHz晶振，具体的电路原理图如图1.17所示：
18．四路拨动开关模块

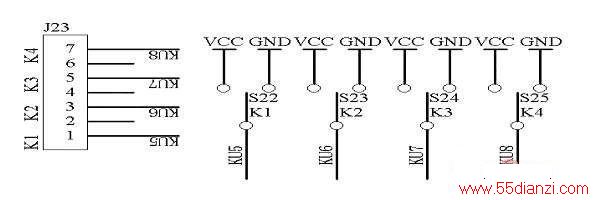

开关控制信号由“K1 K2 K3 K4”端口输出，具体的电路原理图如图1.18所示：
图1.18

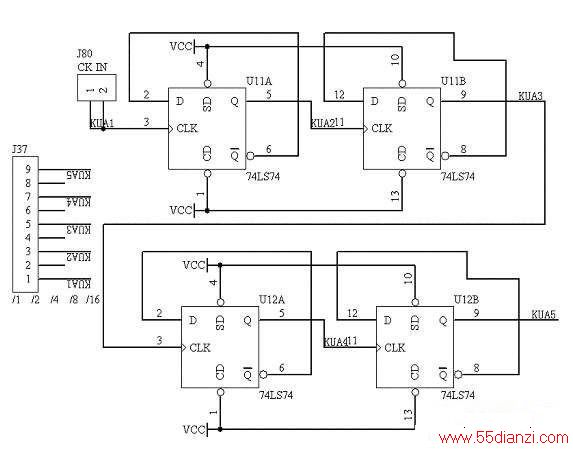

19．分频模块
该系统板上的分频电路采用2片74LS74来完成最大16分频，输入的时钟信号由“CK IN”端口输入，经过2片74LS74分频后的信号分别由“/1 /2 /4 /8 /16”端口输出，分别表示未分频，2分频，4分频，8分频，16分频；具体的电路原理图如图1.19所示
图1.19
20．四路单总线模块

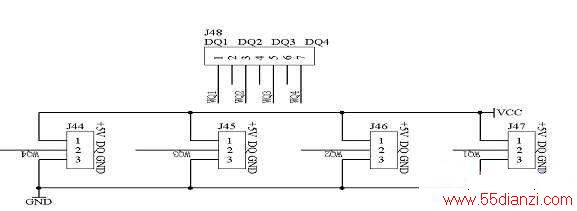

为了适应新技术的需要，增加1－Wire总线接口，在本系统板上提供了四路1－Wire总线接口，数据传输通过“DQ1 DQ2 DQ3 DQ4”端口来完成；具体的电路原理图如图1.20所示：
21．二线总线模块（I2C总线）

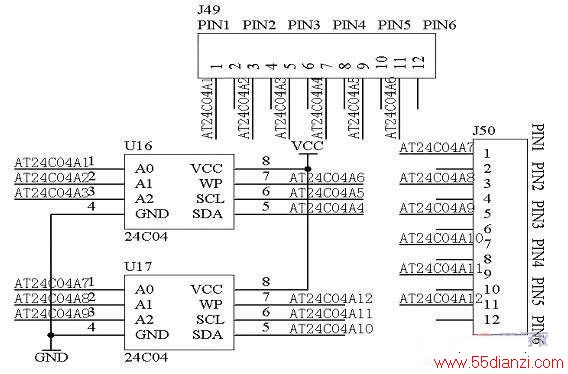

为了适应新技术的需要，增加了2路I2C总线接口，适用8脚的I2C总线芯片，左边的“PIN1 PIN2 PIN3 PIN4 PIN5 PIN6”与上面的接口连接，右边的“PIN1 PIN2 PIN3 PIN4 PIN5 PIN6”与下面的接口连接；具体的电路原理图如图1.21所示：
22．独立式键盘模块

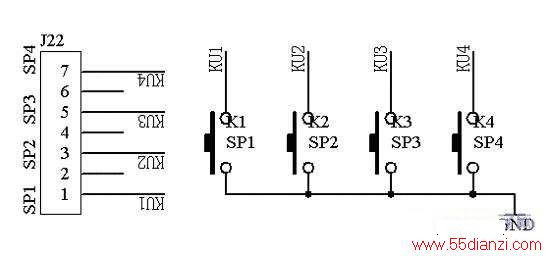

键盘是人机通信不可缺少的部件，独立式键盘是最基本的一种键盘方式，在本系统中提供了四个独立式按键；具体的电路原理图如图1.22所示：
23．4×4行列式键盘模块

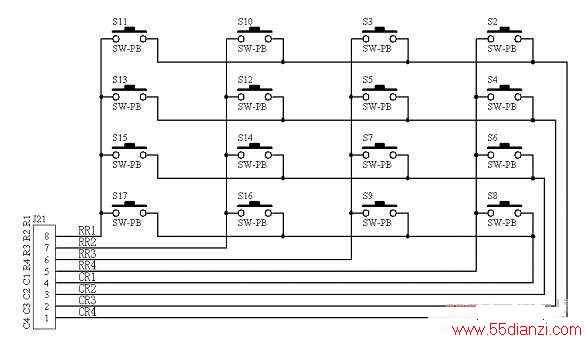

行列式键盘也即矩阵式键盘，它由行和列组成，在每个行列的交叉点上放置一个按键，这样4×4行列式键盘共需要16个键盘组成；具体的电路原理图如图1.23所示：
图1.23
24．32KB数据存储器模块

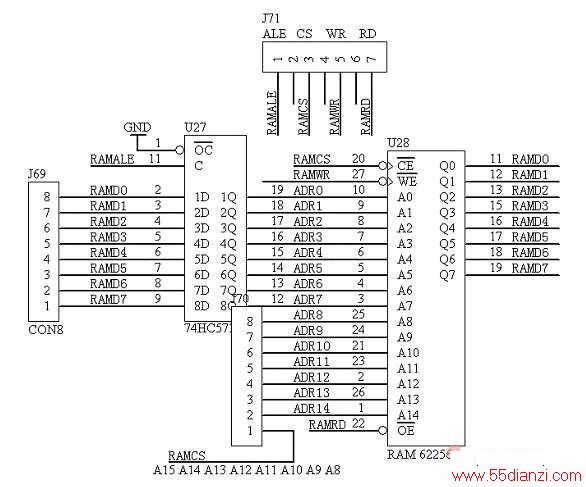

为了适应大容量的数据处理的需要，在系统板上加入了32KB数据存储器（RAM），数据总线从“D0－D7”的端口输入，高8位地址总线从“A8－A15”端口输入，控制数据存储器的读写控制信号从“ALE CS WR RD”端口输入，具体的电路原理图如图1.24所示：
