一.实验要求
以74LS273作为输出口，控制4个双色LED灯（可发红，绿，黄光），模拟交通灯管理。
二.实验目的
1.学习在单片机系统中扩展简单I/O接口的方法。
2.学习数据输出程序的设计方法。
3.学习模拟交通灯控制的方法。
4.学习双色灯的使用。
三.实验电路及连线
四.实验说明
1.因为本实验是交通灯控制实验，所以要先了解实际交通灯的变化规律。假设一个十字路口为东西南北走向。初始状态0为东西红灯，南北红灯。然后转状态1南北绿灯通车，东西红灯。过一段时间转状态2，南北绿灯闪几次转亮黄灯，延时几秒，东西仍然红灯。再转状态3，东西绿灯通车，南北红灯。过一段时间转状态4，东西绿灯闪几次转亮黄灯，延时几秒，南北仍然红灯。最后循环至状态1。
2.双色LED是由一个红色LED管芯和一个绿色LED管芯封装在一起，公用负端。当红色正端加高电平，绿色正端加低电平时，红灯亮；红色正端加低电平，绿色正端加高电平时，绿灯亮；两端都加高电平时，黄灯亮。

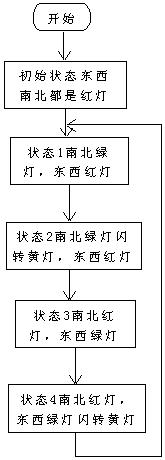

五.实验程序框图
程序框图：
源代码：
ORG 0000H
LJMP START
ORG 0040H
START:
MOV SP,#60H
LCALL STATUS0 ;初始状态(都是红灯)
CIRCLE: LCALL STATUS1 ;南北绿灯,东西红灯
LCALL STATUS2 ;南北绿灯闪转黄灯,东西红灯
LCALL STATUS3 ;南北红灯,东西绿灯
LCALL STATUS4 ;南北红灯,东西绿灯闪转黄灯
LJMP CIRCLE
STATUS0: ;南北红灯,东西红灯
MOV DPTR,#8300H
MOV A,#0FH
MOVX @DPTR,A
MOV R2,#10 ;延时1秒
LCALL DELAY
RET
STATUS1: ;南北绿灯,东西红灯
MOV DPTR,#08300H
MOV A,#5AH ;南北绿灯,东西红灯
MOVX @DPTR,A
MOV R2,#50 ;延时5秒
LCALL DELAY
RET
STATUS2: ;南北绿灯闪转黄灯,东西红灯
MOV DPTR,#8300H
MOV R3,#03H ;绿灯闪3次
FLASH: MOV A,#5FH
MOVX @DPTR,A
MOV R2,#03H
LCALL DELAY
MOV A,#5AH
MOVX @DPTR,A
MOV R2,#03H
LCALL DELAY
DJNZ R3,FLASH
MOV A,#0AH ;南北黄灯,东西红灯
MOVX @DPTR,A
MOV R2,#10 ;延时1秒
LCALL DELAY
RET
STATUS3: ;南北红灯,东西绿灯
MOV DPTR,#8300H
MOV A,#0A5H
MOVX @DPTR,A
MOV R2,#50 ;延时5秒
LCALL DELAY
RET
STATUS4: ;南北红灯,东西绿灯闪转黄灯
MOV DPTR,#8300H
MOV R3,#03H ;绿灯闪3次
FLASH1: MOV A,#0AFH
MOVX @DPTR,A
MOV R2,#03H
LCALL DELAY
MOV A,#0A5H
MOVX @DPTR,A
MOV R2,#03H
LCALL DELAY
DJNZ R3,FLASH1
MOV A,#05H ;南北红灯,东西黄灯
MOVX @DPTR,A
MOV R2,#10 ;延时1秒
LCALL DELAY
NOP
RET
DELAY: ;延时
