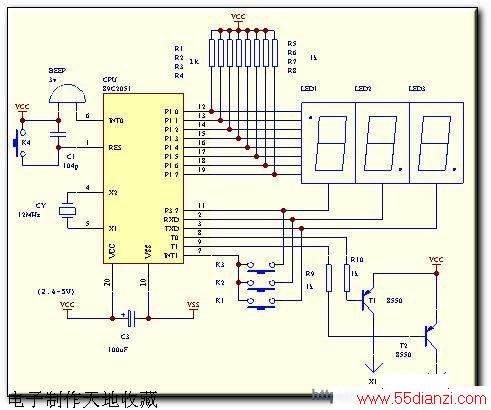

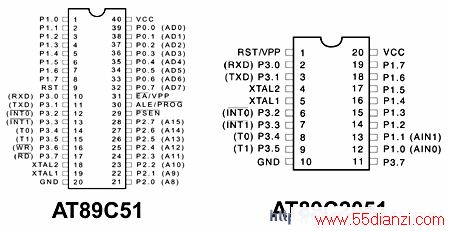

电路见上图整机由89c2051、三位LED数码管、K1-K4、R、T等元器件组成。89C2051内部T1定时器完成100mS定时中断功能。为了减少硬件，由89C2051的P1口直接输出LED的段码，BCD转换由软件完成。位选码由P3.0，P3.1，P3.7输出。键盘扫描与LED位选码的脚共用。
由于89C2051的灌入电流：20mA。故直接驱动：蜂鸣器、PNP晶体管。LED数码管采用共阴高亮型，LED1数码管要旋转180度。因为要显示：“19：99”，而只有三位数码管，因此用第三位的数码管的小数点表示“1”。
三、软件编制

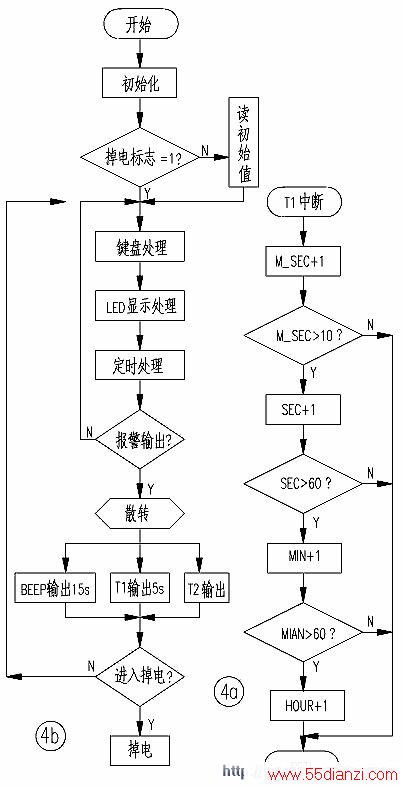

（软件流程见图三）
在T1中断程序中做一个软时钟，在定时处理程序不断查寻时间，并根据每路的启动状态，判别是否要减数。每路倒计时到"0"后，均要判别其它两路是否已启动。如果没有启动，则CPU进入掉电模式，电流<1.5uA，因此电路中无电源开关，再次启动，由K4(复位键)完成。每路倒计数的初值、启动状态（是否开始倒计数），均可单独设定并存在89c2015的RAM中，只要不断电，数据不会改变。
四、操作说明
电路中设有K1~K4四个开关：
1．功能如下：
K1：定时路数切换。上电：LED显示第1路定时时间，按下k1，LED显示第1路定时启动状态： 【F】表示：关 。【n】表示：开。再按下K1后，依此进入第2路、3路的设置，最后进入关机状态。 LED显示：【OFF】，K3按下则关机。
K2：小时位加1。当超过9小时后，LED1的小数位亮。表示“1”，因此LED显示最大的定时时间：19小时。LED1安装时要倒过来，而且最好用绿色的。K3：分位加1 、 启动状态切换【F-n-F】、关机确认。
1、 当LED数码管显示定时时间时，按下K3则相应路数的分位加1。范围：0~59分钟。
2、 当LED数码管显示【1.F】或【2.F】或【3F】时，按下K3则【F】变为【n】，再次按下K3则【n】变为【F】，一旦进入【n】则相应路数的倒计时就启动。
3、 当LED数码管显示【OFF】时，表示CPU已处于关机模式，只要按下K3，则CPU进入掉电模式。
K4：复位 复位89C2051，把MCU从掉电模式拉出重新启动。以上电路定时初值及启动状态均可时时改变。
2．定时初值及启动状态的设定:
三路定时初值及启动状态均可一次设置好，方法如下：
1、K1~K3键任意键按下不松约5s后，LED数码管显示开始闪烁，表示已进入初值和启动状态设定模式。
2、通过K1-K3的操作，可对三路的定时初值及启动状态进入设定。
四、注意事项
1、 当MCU用6MHz晶振时，工作电压可在2.6-5.5V之间。
2、 外接继电器，请注意工作电压，及晶体管的保护。
;***************
;timer_program 2000-12-3 倒计时器源程序
;***************
timers equ 08h
;**************************************************
al1_min equ timers+1h
al1_hour equ timers+2h
al2_min equ timers+3h
al2_hour equ timers+4h
al3_min equ timers+5h
al3_hour equ timers+6h
flash equ timers+7h
;****************************************************************
del1 equ flash+1h
del2 equ flash+2h
del3 equ flash+3h ;ram addres at 12h
;*****************************************************************
key_data equ del3+1h
sec equ del3+2h
timer_no equ sec+1h
del4 equ timer_no+1h
key_power equ del4+1h
;*************************************************
time_led1 equ 24h
time_led2 equ time_led1+1
time_led3 equ time_led2+1
led1 equ time_led3+1h
led2 equ led1+1
led3 equ led2+1
;*************************************************
al1_min_t equ led3+1
al1_hour_t equ al1_min_t+1
al2_min_t equ al1_hour_t+1h
al2_hour_t equ al2_min_t+1h
al3_min_t equ al2_hour_t+1h
al3_hour_t equ al3_min_t+1h
;***************************************************
beep_timer equ al3_hour_t+1h
;****************以上进行内存分配*******************
led_1 bit p3.0;P3.0控制最右边的数码管
led_2 bit p3.1;P3.1控制中间的数码管
led_3 bit p3.7;P3.7控制最左边的数码管

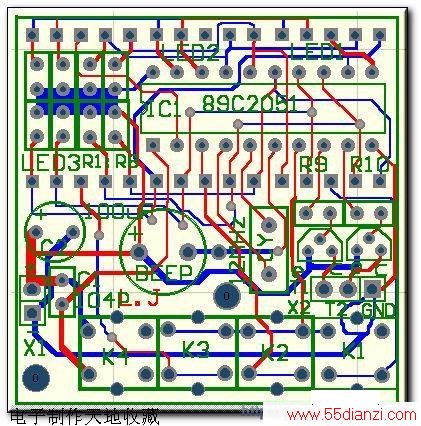

;(原理图标的好象有出入,以PCB为准,最左边的数码管是颠反安装的)
HA BIT P3.2;接蜂鸣器
key_f bit p3.3;接按钮公共端
pnp1 bit p3.4;T1路控制输出
pnp2 bit p3.5;T2路控制输出
timer_50ms bit 00h;定时50毫秒标志位
timer_1s bit 01h;定时1秒标志位
timer_3s bit 03h;定时3秒标志位
; timer_20s bit 04h;定时20秒标志位
timer_1min bit 05h;定时1分钟标志位
timer_10min bit 06h;定时10分钟标志位
;timer_am bit 07h
key_set_f bit 08h
sec_flash_f bit key_set_f+1h
;*************************************************************
al1_f bit sec_flash_f+1h
al2_f bit al1_f+1h
al3_f bit al2_f+1h
flash_f bit al3_f+1h
set_f bit flash_f+1h
;*****************************************************************
al_f bit set_f+1h
al_out_f bit al_f+1h
all_s bit al_f+2h
turn_f bit all_s+1h
aal1_f bit turn_f+1h
aal2_f bit turn_f+2h
aal3_f bit turn_f+3h
;*****************************************************************
tih equ 3ch ;9e58h 6MHz
til equ 0b0h ;3cb0h 12MHz
tis equ 10d ;20d 12MHz, 10d 6MHz
ti_no equ 3h
led_blk equ 0ah
led_c equ 0bh
led_e equ 0ch
;主程序开始
oRG 0000H; ;
sJMP start
ORG 0003H; ;
reti;
ORG 000BH ;
reti ;
ORG 0013H
reti ;
ORG 001BH ;
aJMP T1 ;
ORG 0023H ;
RETI; AJMP RS_485 ;
;**************************************
start:
MOV R7,#78h ;
MOV R0,#10H ;
CLR A ;
CR: INC R0 ;
MOV @R0,A ;
djnz r7,cr ;将内存清零
MOV SP,#40H ;
clr ea
clr set_f
clr turn_f
setb pnp2
setb pnp1
;********************************* j al1-3 data
mov r0,#al1_min
mov r1,#al1_min_t
mov r7,#07h
op_4:
mov a,@r0
cjne a,#19d ,op_1
op_2: mov a,#00h
