AT89S51存储器的结构

　　
　　DPTRO（或DPTR1）是一个16位的SFR，其高位字节寄存器用DPOH（或DPIH）表示，低位字节寄存器用DPOL(或DPIL)表示。DPTRO（或DPTR1）既可以作为一个16位寄存器使用，也可以作为两个独立的8位寄存器DPOH（或DPIH）和DPOL(或DPIL)使用。
　　
　　5．AUXR1寄存器
　　
　　AUXR1是辅助寄存器，其格式如图2-6所示。
　　
　　图中：
　　
　　DPS：数据指针寄存器选择位。
　　
　　DPS=0，选择数据指针寄存器DPTRO。
　　
　　DPS=1，选择数据指针寄存器DPTR1。
　　
　　6．看门狗定时器WDT
　　
　　看门狗定时器WDT包含一个14位计数器和看门狗定时器复位寄存器(WDTRST)。当CPU由于干扰，程序陷入死循环或“跑飞”状态时，看门狗定时器WDT提供了一种使程序恢复正常运行的有效手段。
　　
　　有关WDT在抗干扰设计中的应用以及低功耗模式下运行的状态，将在相应的章节中具体介绍。
　　
　　上面介绍的特殊功能寄存器除了前两个SP和B以外，其余的均为AT89S51在AT89C51的基础上新增加的SFR。
　　
　　位地址空间
　　
　　AT89S51在RAM和SFR中共有211个寻址位的位地址，位地址范围为OOH～FFH，其中OOH～7FH这128位处于片内RAM字节地址20H～2FH单元中，见表2-5。其余的83个可寻址位分布在特殊功能寄存器SFR中，见表2-6。可被位寻址的寄存器有11个，共有位地址88个，其中5个位未用，其余83个位的位地址离散地分布于片内数据存储器区字节地址为80H～FFH的范围内，其最低的位地址等于其字节地址，并且其字节地址的末位都为OH或8H。
　　

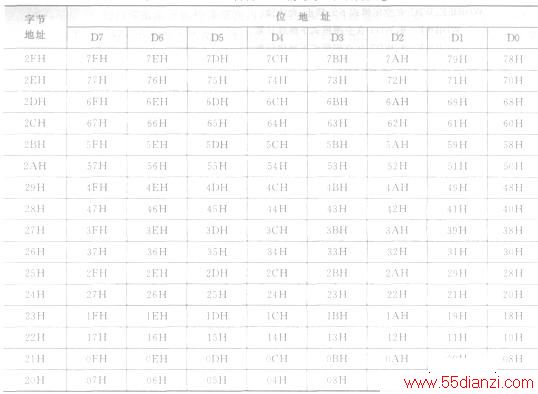

　　表2-5  AT89S51片内RAM的可寻址位及其位地址
　　

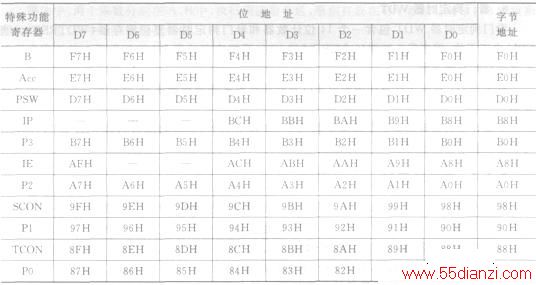

　　表2-6 SFR中的位地址分布
　　

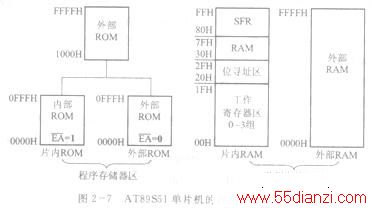

　　作为对AT89S51存储器结构的总结，图2-7给出了AT89S51中各类存储器的结构图。从图2-7中可以清楚地看出AT89S51的各类存储器在存储器空间的位置。
