(2)3个三态数据输入缓冲器BUF1、BUF2和BUF3，分别用于读锁存器、读引脚数据和第二功能数据的输入缓冲。
(3)输出驱动电路，由与非门、场效应管(FET)和内部上拉电阻组成。
2．工作过程分析 (1) P3日用作第二输入／输出功能 当选择第二输出功能时，该位的锁存器需要置1，使与非门为开启状态。当第二输出为1时，场效应管截止，P3．x引脚输出为1；当第二输出为0时，场效应管导通，P3.x引脚输出为0。
当选择第二输出功能时，该位的锁存器和第二输出功能端均应置1，保证场效应管截止，P3．x引脚的信息由输入缓冲器BUF3的输出获得。
(2) P3口用作第一功能——通用I/O口 当P3口用作第一功能通用输出时，第二输出功能端应保持高电平，与非门为开启状态。CPU输出1时，Q=l，场效应管截止，P3.x引脚输出为l；CPU输出0时，Q=0，场效应管导通，P3.x引脚输出为0。
当P3口用作第一功能通用输入时，P3.x位的输出锁存器和第二输出功能均应置1，场效应管截止，P3.x引脚信息通过输入BUF3和BUF2进入内部总线，完成“读引脚”操作。
当P3口实现第一功能通用输入时，也可以执行“读锁存器”操作，此时Q端信息经过缓冲器BUF1进入内部总线。
3．P3口的特点 P3口内部有上拉电阻，不存在高阻抗输入状态，为准双向口。
P3口作为第二功能的输出／输入或第一功能通用输入，均需将相应位的锁存器置1。实际应用中，由于复位后P3口锁存器自动置l，满足第二功能所需的条件，所以不需要任何设置工作，就可以进入第二功能操作。
当某位不作为第二功能使用时，可作为第一功能通用I/O口使用。
引脚输入部分有两个缓冲器，第二功能的输入信号取自缓冲器BUF3的输出端，第一功能的输入信号取自缓冲器BUF2的输出端。
P3口的第二功能定义见表2-1。
P1～P3口驱动LED发光二极管 下面以常见的P1～P3口驱动LED发光二极管问题为例，来讨论P1～P3口与LED发光二极管的驱动连接问题。

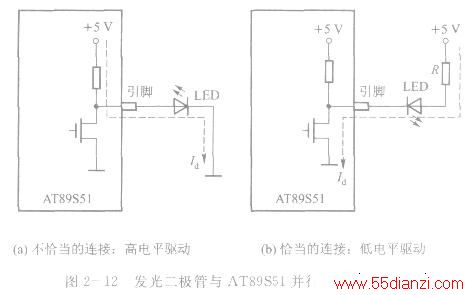

PO口与Pl、P2、P3口相比，PO口的驱动能力较大，每位可驱动8个LSTTL输入，而Pl、P2、P3口的每一位的驱动能力，只有PO口的一半。当PO口的某位为高电平时，可提供400 μA的电流；当PO口的某位为低电平(0.45 V)时，可提供3.2 mA的灌电流，如低电平允许提高，灌电流可相应加大。所以，任何一个口要想获得较大的驱动能力，只能用低电平输出。例如，使用单片机的并行口P1～P3直接驱动发光二极管，电路如图2-12所示。由于P1～P3口内部有30 kΩ左右的上拉电阻，如果高电平输出，则强行从Pl、P2和P3口输出的电流Id会造成单片机端口的损坏，如图2-12(a)所示。
如果端口引脚为低电平，能使电流Id从单片机的外部流入内部，则将大大增加流过的电流值，如图2-12(b)所示。所以，当P1～P3口驱动LED发光二极管时，应该采用低电平驱动。
