串行口的工作方式0为同步移位寄存器输入／输出方式。这种方式并不是用于两个AT8 9 S51单片机之间的异步串行通信，而是用于串行口外接移位寄存器，以扩展并行I/O口。
方式0以8位数据为一帧，没有起始位和停止位，先发送或接收最低位。波特率是固定的，为fosc／12。方式0的帧格式如下图所示。
1．方式0发送 (1)方式0发送过程。

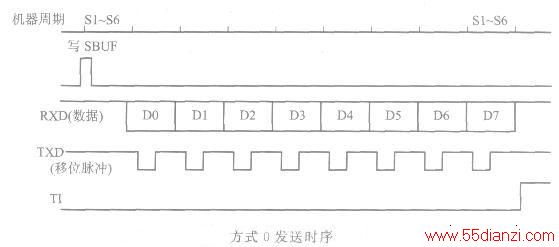

方式0发送过程是，当CPU执行一条将数据写入发送缓冲器SBUF的指令时，产生一个正脉冲，串行口开始把SBUF中的8位数据以fosc／12的固定波特率从RXD引脚串行输出，低位在先，TXD引脚输出同步移位脉冲，发送完8位数据，中断标志位TI置1。方式0发送时序如下图所示。
（2）方式0发送应用举例。 下图所示为AT89S51利用方式O发送的一个具体应用，通过串行口外接8位串行输入并行输出移位寄存器74LS164，扩展两个8位并行输出口的具体电路。
当串行口被设置在方式0发送状态时，串行数据由P3.0（RXD端）送出，移位脉冲由P3.1（TXD端）送出。在移位脉冲的作用下，串行口发送缓冲器的数据逐位地从P3.0串行移入74LS164中。
2．方式0接收 (1)方式0接收过程。 方式0接收时，REN为串行口允许接收控制位，REN=0，禁止接收；REN=1，允许接收。

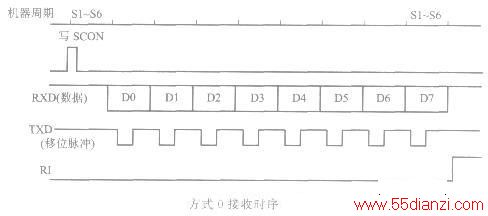

当CPU向串行口的SCON寄存器写入控制字（设置为方式0，并使REN位置1，同时RI=0）时，产生一个正脉冲，串行口开始接收数据。引脚RXD为数据输入端，TXD为移位脉冲信号输出端，接收器以fsc／12的固定波特率采样RXD引脚的数据信息，当接收器接收完8位数据时，中断标志RI置1，表示一帧数据接收完毕，可进行下一帧数据的接收，时序如下图所示。
(2)方式0接收应用举例。 下图所示为串行口外接两片8位并行输入串行输出的寄存器74LS165扩展两个8位并行输入口的电路。
当74LS165的S／L（的反）端由高到低跳变时，并行输入端的数据被置人寄存器；当S／L（的反）=1，且时钟禁止端（第15脚）为低电平时，允许TXD(P3.1)串行移位脉冲输入，这时在移位脉冲作用下，数据由右向左方向移动，以串行方式进入串行口的接收缓冲器中。
在上图中，P3. 1(TXD)作为移位脉冲输出与所有75LS165的移位脉冲输入端CP相连；P3. 0(RXD)作为串行数据输入端与74LS165的串行输出端QH相连；P1.0与S／L（的反）相连，用来控制74LS165的串行移位或并行输入；74LS165的时钟禁止端（第15脚）接地，表示允许时钟输入。当扩展多个8位输入口时，相邻两芯片的首尾（QH与SIN）相连。
在方式0下，SCON中的TB8、RB8位没有用到，发送或接收完8位数据由硬件使TI或RI中断标志位置1，CPU响应TI或RI中断，在中断服务程序中向发送SBUF中送入下一个要发送的数据或从接收SBUF中把接收到的1B存入内部RAM中。注意，TI或RI标志位必须由用户软件清0，可采用如下指令：
来把TI或RI清0。方式0时，SM2位（多机通信控制位）必须为0。
