9BH
9CH
9DH
9EH
9FH
3 、图形显示
先设垂直地址再设水平地址 ( 连续写入两个字节的资料来完成垂直与水平的坐标地址 )
垂直地址范围 AC5...AC0
水平地址范围 AC3…AC0

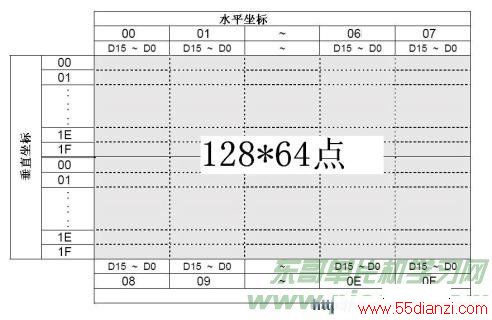

绘图 RAM 的地址计数器（ AC ）只会对水平地址 (X 轴 ) 自动加一 , 当水平地址 =0FH 时会重新设为 00H 但并不会对垂直地址做进位自动加一，故当连续写入多笔资料时，程序需自行判断垂直地址是否需重新设定。 GDRAM 的坐标地址与资料排列顺序如下图：
3、应用说明
用 带中文字库的128X64显示模块时应注意以下几点：
①欲在某一个位置显示中文字符时，应先设定显示字符位置，即先设定显示地址，再写入中文字符编码。
②显示ASCII字符过程与显示中文字符过程相同。不过在显示连续字符时，只须设定一次显示地址，由模块自动对地址加1指向下一个字符位置，否则，显示的字符中将会有一个空ASCII字符位置。
③当字符编码为2字节时，应先写入高位字节，再写入低位字节。
④ 模块在接收指令前，向处理器必须先确认模块内部处于非忙状态，即读取 BF 标志时 BF 需为 “0” ，方可接受新的指令。如果在送出一个指令前不检查 BF 标志，则在前一个指令和这个指令中间必须延迟一段较长的时间，即等待前一个指令确定执行完成。指令执行的时间请参考指令表中的指令执行时间说明。 ⑤“RE” 为基本指令集与扩充指令集的选择控制位。当变更 “RE” 后，以后的指令集将维持在最后的状态，除非再次变更 “RE” 位，否则使用相同指令集时，无需每次均重设 “RE” 位。

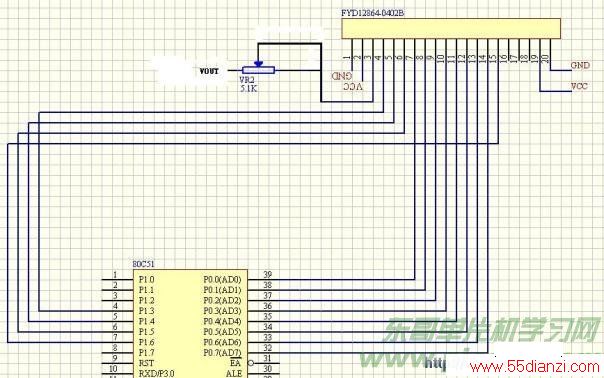

4、 与 单片机 80C51的一种接口如图所示
5、 编程参考（部分）
;*********************************************
;Controller:ST7920
;MCU:AT89C52 ,晶体频率：12MHz
;LCM:128*64
;LCM型号:带中文字库的128X64-0402
;LCM 接口:1:GND 2:VCC 3:V0 4.RS 5:RW 6:E 7--14:DB0-DB7 15:PSB 16:NC 17:RST 18:Vout
;**********************************************
RS EQU P1.3
RW EQU P1.4
E EQU P1.5
PSB EQU P1.6
RST EQU P2.7
COM EQU 20H
DAT EQU 21H
;******************************以上是接口定义
START:
ORG 0000H
MOV SP,#60H
LJMP DISP
;*********************************主程序入口地址
ORG 0040H
DISP: CLR PSB
LCALL DELAY
SETB PSB ;将PSB置1，通信方式为8位数据并口
LCALL DELAY
MOV COM,#30H ;功能设置---8BIT控制界面，基本指令集
ACALL WRI ;调用写指令子程序
LCALL DELAY ;延迟39uS
MOV COM,#0CH ;显示打开，光标关，反白显示关
ACALL WRI ;调用写指令子程序
LCALL DELAY ;延迟39uS
MOV COM,#01H ;清除屏幕显示，将DDRAM的地址计数器归零
ACALL WRI ;调用写指令子程序
LCALL DELAY ;延迟39uS
MOV COM,#06H ;DDRAM的地址计数器（AC）加1
ACALL WRI ;调用写指令子程序
LCALL DELAY ;延迟39uS
