0
1
0
AC6
0
AC5
0
AC4
AC3
AC3
AC2
AC2
AC1
AC1
AC0
AC0
设定绘图 RAM
先设定垂直 (列)地址AC6AC5…AC0
再设定水平 (行)地址AC3AC2AC1AC0
将以上 16位地址连续写入即可
备注 ;当IC1在接受指令前,微处理器必须先确认其内部处于非忙碌状态,即读取BF标志时,BF需为零,方可接受新的指令;如果在送出一个指令前并不检查BF标志,那么在前一个指令和这个指令中间必须延长一段较长的时间,即是等待前一个指令确实执行完成。
六、读写时序图
6.1 数据传输过程

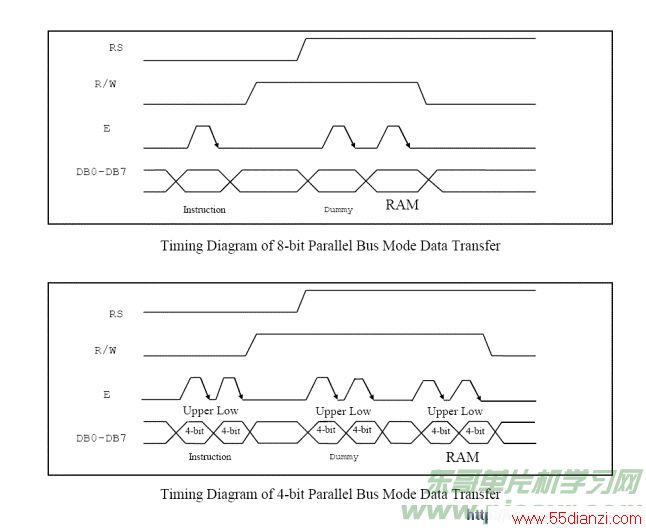

8位和4位数据线的传输过程

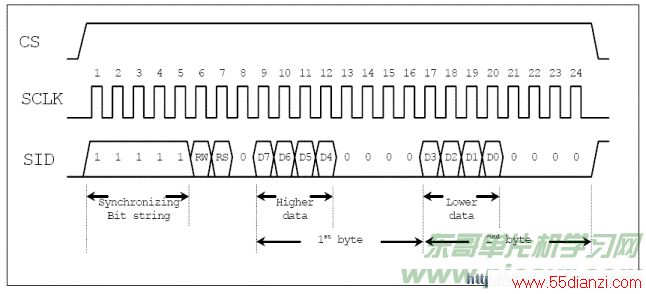

串口数据线模式数据传输过程
6.2 时序图

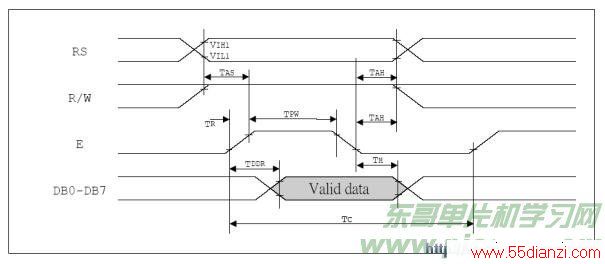

MPU写资料到ST7920(8位数据线模式)

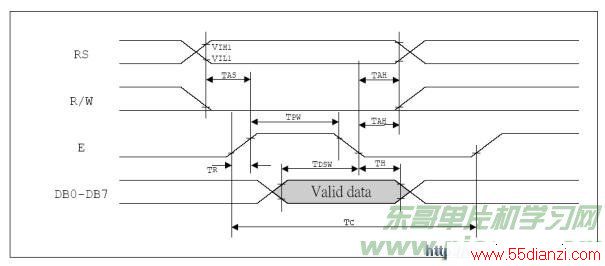

MPU 从ST7920读资料(8位数据线模式)

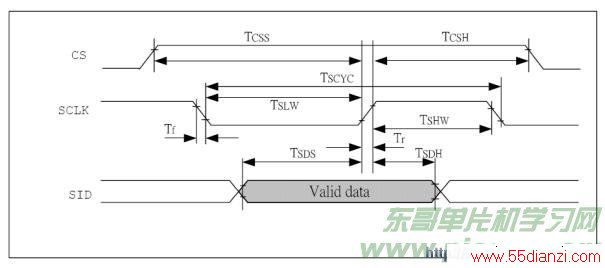

6.3 串口读写时序:
串口方式下 MPU写数据到ST7920
七、交流参数

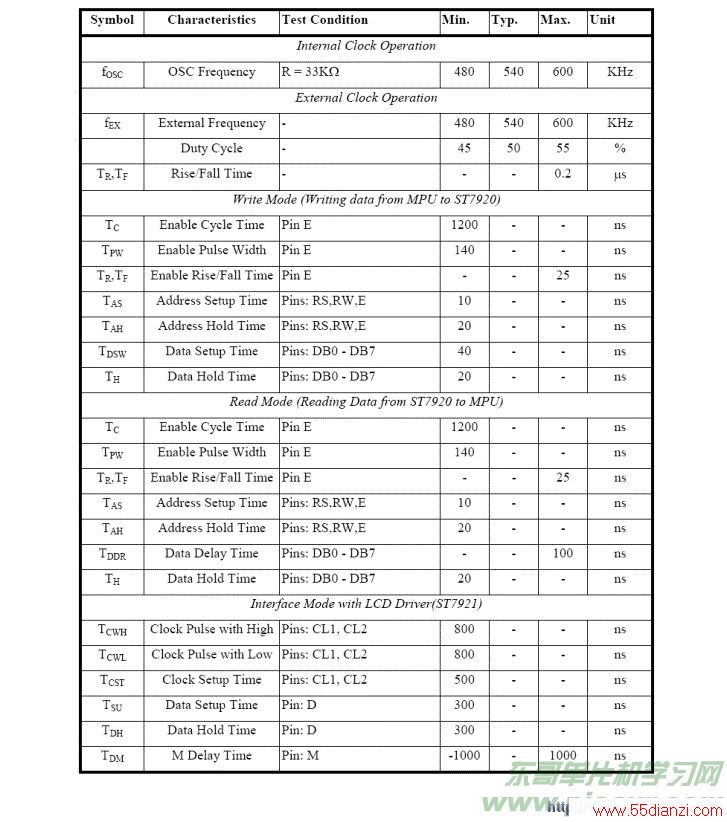

交流参数( T A = 25 o C, V DD = 4.5 V - 5.5 V )

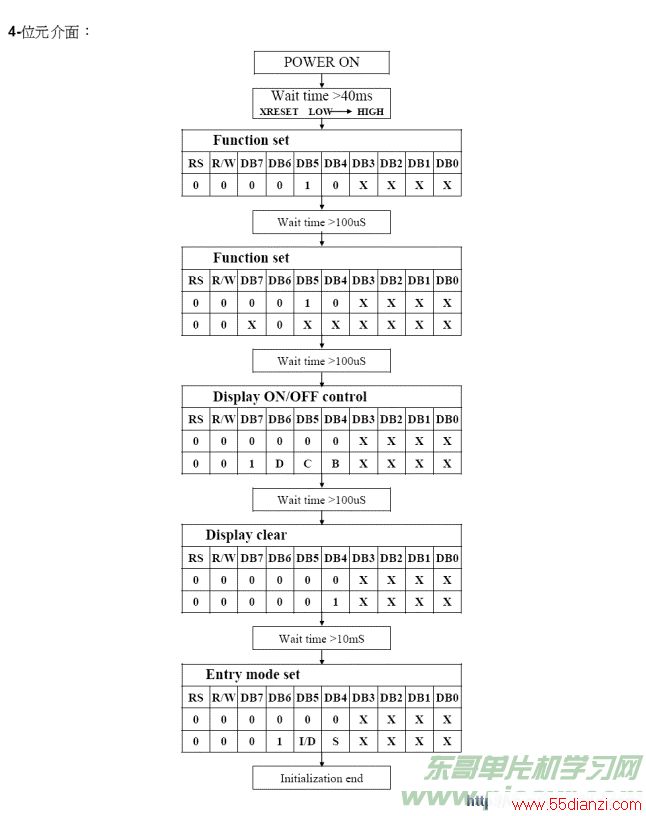

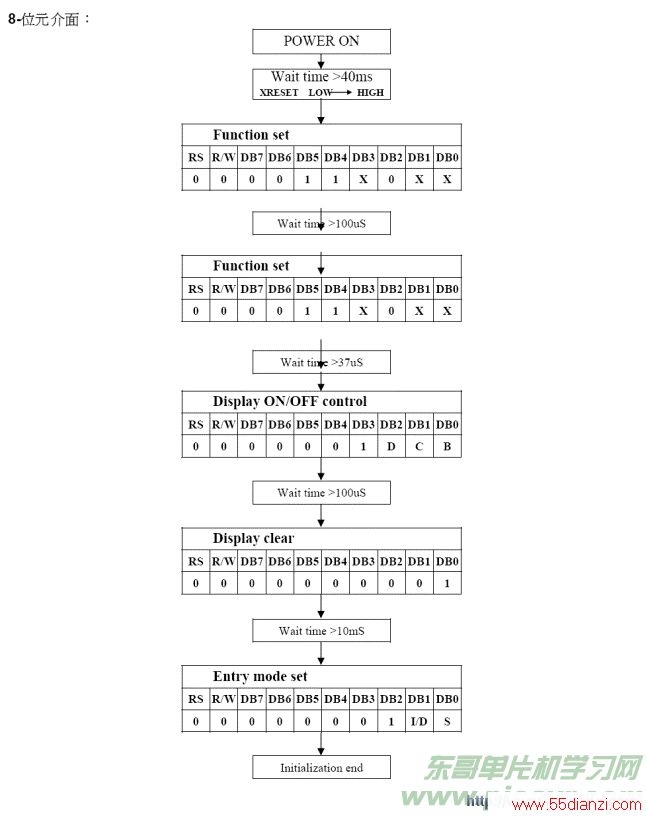

八、软件初始化
九.应用举例:
1 、使用前的准备

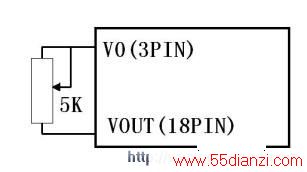

先给模块加上工作电压,再按照下图的连接方法调节LCD的对比度,使其显示出黑色的底影。
此过程亦可以初步检测LCD有无缺段现象。
2、字符显示
带中文字库的128X64-0402B每屏可显示4行8列共32个16×16点阵的汉字,每个显示RAM可显示1个中
文字符或 2个16×8点阵全高ASCII码字符,即每屏最多可实现32个中文字符或64个ASCII码字符的显示。带中文字库的128X64-0402B内部提供128×2字节的字符显示RAM缓冲区(DDRAM)。字符显示是通过将字符显示编码写入该字符显示RAM实现的。根据写入内容的不同,可分别在液晶屏上显示CGROM(中文字库)、HCGROM(ASCII码字库)及CGRAM(自定义字形)的内容。三种不同字符/字型的选择编码范围为:0000~0006H(其代码分别是0000、0002、0004、0006共4个)显示自定义字型,02H~7FH显示半宽ASCII码字符,A1A0H~F7FFH显示8192种GB2312中文字库字形。字符显示RAM在液晶模块中的地址80H~9FH。字符显示的RAM的地址与32个字符显示区域有着一一对应的关系,其对应关系如下表所示。
80H
81H
82H
83H
84H
85H
86H
87H
90H
91H
92H
93H
94H
95H
96H
97H
88H
89H
8AH
8BH
8CH
8DH
8EH
8FH
98H
99H
