PIC12C5××单片机的编程器

　　1．PIC12C5××编程器
　　

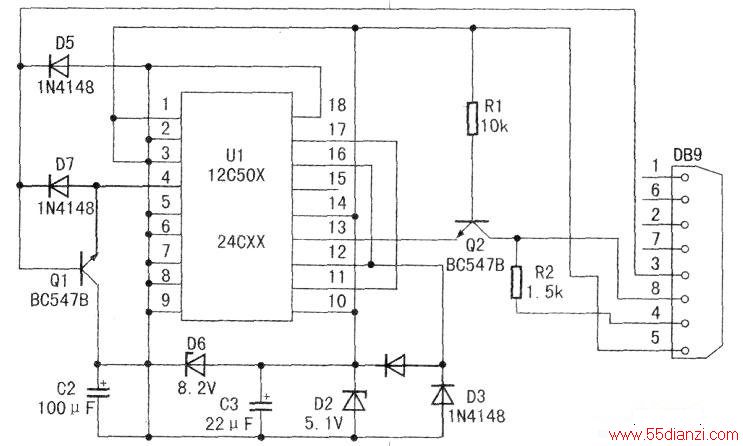

　　为了学会PIC12C5××芯片的多次再写，现给出一种PIC12C5××的简易编程器电路，如下图所示。该编程器成本低、制作容易，只要装配无误，即可将PIC12C5××芯片进行编程。当然编程之前，应当把PIC12C5××芯片的源程序在MPLAB集成开发软件下进行汇编而生成对应的目标码．hex，即可直接用图1的编程器与PC配合烧写芯片，然后用相应的实验板演示其实验。

　　该编程器采用自复式电源（无需外接电源）即可工作。编程器的基本原理是用GPIO第0位的数据位和GPIO的第1位的时钟位通过RS232接口{DB9插头）与PC机通信，在编程软件的支持下，完成对芯片的编程。编程器与PC机的级联如下图所示。

　　
　　2．PIC12C5××编程器支持软件配合编程器的支持软件为IC-Progl.05C版本。可以直接从网站http://www．PIC16．COM下载其编程软件IC-Progl.05C。该软件支持PIC单片机上百个产品型号（仅PIC16C54除外）的编程C即烧写芯片）。这里，给出编程时使用该软件的主要操作步骤：
　　

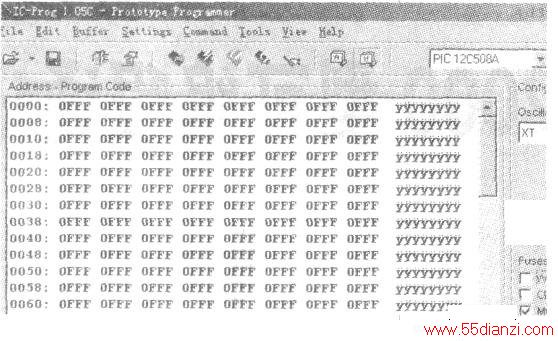

　　(1)打开IC-Progl.05C软件，其界面如下图所示。
　　
　　（21装载目标码．hex。从下图的界面上，用鼠标点击命令File，在其下拉菜单中，选Openfile命令，并点击之，则出现一新界面，新界面下面的文件类型，用鼠标点击之，再选16进制。然而确定其源程序的盘符路径，选择对应的源程序目标码，如PIC01．hex，用鼠标点击，则可把该目标码转移到新界面的上方栏目中，最后点击其“打开”命令，完成目标码的装载。
　　
　　(3)选择芯片型号。
　　
　　用鼠标点击下图界面的Settings．在其下拉菜单中用鼠标指定Device命令→MicroChipPlC→点击编程芯片的型号PIC12C508A/509A。
　　
　　(4)选串口和1/0。用鼠标再点击Settings，在其下拉菜单中，点击命令Hardware．在新的界面上选串口COM1或COM2……，和DirectI/O，选好后点击OK。
　　
　　(5)选编程功能。用鼠标再点击Settings，在其下拉菜单中，点击Options命令，出现一新界面，界面上的编程功能全选。之后再点击该界面上的Programming，又出现一新界面，又全选界面上的功能。到此点击OK命令，界面消失，恢复下图界面。
　　
　　(6)下图界面右边Configuration（配置位）的选择。选Oscillator(振荡类型)如XT(晶振)。界面右下的WDT（看门狗）、CP或MCLR(复位)应按程序的功能选择。
　　
　　(7)编程或读芯片程序。用鼠标点击下图界面上的Command，在其下拉菜单中，第一个命令是读芯片中的程序ReadALL；第二个命令是对芯片的编程ProgramALL。若仅编程，用鼠标点击该ProgramALL命令，即可按新界面提示一点击Yes，此时即可自动完成芯片的编程。

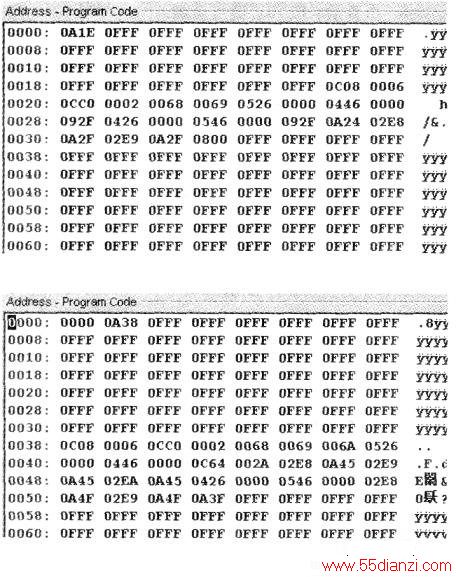

　　利用上述的编程器通过PC机在IC-Progl.05C软件的配合下，完全成功地对PIC12C5××芯片的再烧写，上图、下图示出了芯片烧写时，其程序存储器空间状态实例。上图是PIC12C508A第一次烧写，下图是PIC12C508A第二次烧写。
