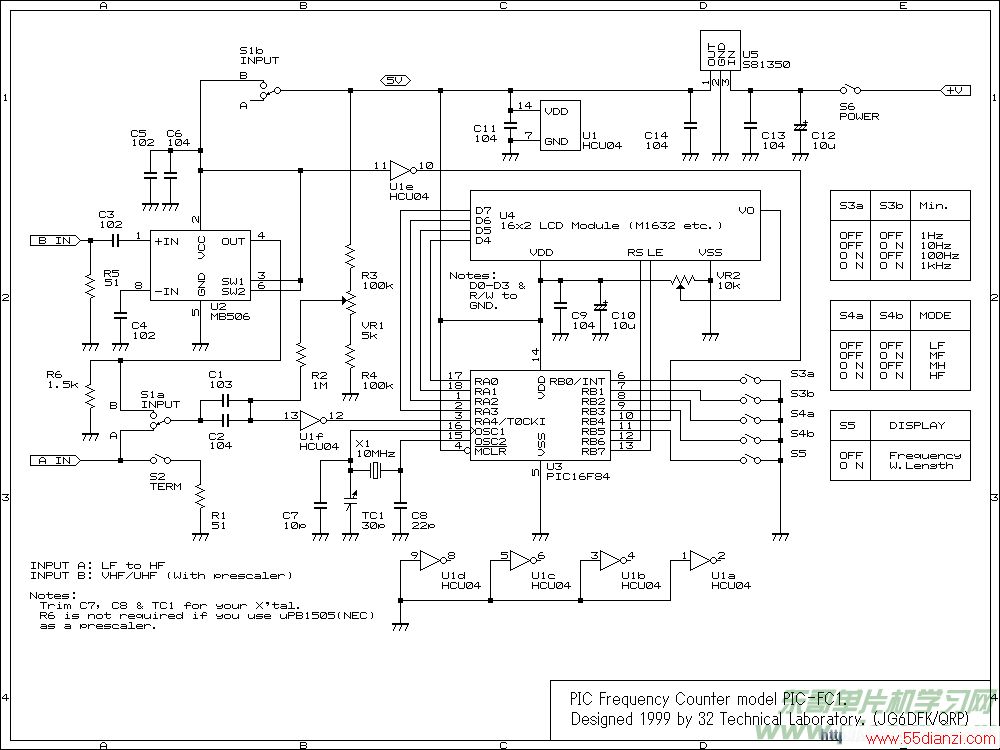

PIC16F84单片机做的频率计

PIC16F84 单片机 做的频率计

;*************************************************************************
;
;    Original header file for PIC 16F84 & AKIZUKI’s assembler.
;    Copyright (c) 1998 by 32 Technical Laboratory (JG6DFK/QRP).
;    All rights reserved.
;
;*************************************************************************

        .16f84

;-------------------------------------------------------------------------
; Register definitions of bank 0.
;-------------------------------------------------------------------------

indf        equ    00h    ; Data I/O port for indirect addressing.
tmr0        equ    01h    ; 8bits real-time cLOCk/counter.
pcl        equ    02h    ; Low order 8bits of the program counter. (PC)
status        equ    03h    ; Status register.
fsr        equ    04h    ; Indirect data memory address pointer 0.
porta        equ    05h    ; I/O ports A. (= RA0 to RA4)
portb        equ    06h    ; I/O ports B. (= RB0 to RB7)
ra        equ    05h    ; Same as PORTA.
rb        equ    06h    ; Same as PORTB.
eEDAta        equ    08h    ; EEPROM data register.
eeadr        equ    09h    ; EEPROM address register.
pclath        equ    0Ah    ; Write buffer for upper 5 bits of the PC.
iNTCon        equ    0Bh    ; Interrupt control register.

;-------------------------------------------------------------------------
; Register definitions of bank 1.
;-------------------------------------------------------------------------

option        equ    01h    ; (= 81h) Option register.
trISA        equ    05h    ; (= 85h) I/O ports A data direction register.
trisb        equ    06h    ; (= 86h) I/O ports B data direction register.
eecon1        equ    08h    ; (= 88h) EEPROM data memory R/W status register.
eecon2        equ    09h    ; (= 89h) I/O port for EEPROM data memory.

;-------------------------------------------------------------------------
; Others.
;-------------------------------------------------------------------------

; ----- For status register.

irp        equ    7    ; Register bank select bit for indirect addressing.
rp1        equ    6    ; RP1:RP0  00 = Bank 0, 01 = Bank 1.
rp0        equ    5    ;          10 = Bank 2, 03 = Bank 3.
to        equ    4    ; Time-out bit.
pd        equ    3    ; Power-down bit.
z        equ    2    ; Zero bit.
dc        equ    1    ; Digit carry or bollow bit.
c        equ    0    ; Carry or borrow bit.

; ----- For interrupt control register.

gie        equ    7    ; Global interrupt enable bit.
eeie        equ    6    ; EEPROM write complete interrupt enable bit.
t0ie        equ    5    ; TMR0 overflow interrupt enable bit.
inte        equ    4    ; RB0/INT interrupt enable bit.
rbie        equ    3    ; RB port change interrupt enable bit.
t0if        equ    2    ; TMR0 overflow interrupt flag bit.
intf        equ    1    ; RB0/INT interrupt flag bit.
rbif        equ    0    ; RB port change interrupt flag bit.

; ----- For option register.

rbpu        equ    7    ; I/O ports B pull-up disable bit.
intedg        equ    6    ; Interrupt edge select bit.
t0cs        equ    5    ; TMR0 clock source select bit.

[1] [2] [3] [4] [5] [6] [7] [8] [9] [10] [11] [12] [13] [14] [15] [16] [17] [18] [19] [20] [21] [22] [23] [24] [25]  下一页
