十一、液晶LCD显示驱动

    迄今为止，LCD显示器是功耗最低的显示器件。在要求低功耗的 单片机 系统中，普遍均采用LCD显示器。
由于LCD显示器要求采用交流驱动方式，因此 单片机 一般通过 LCD 驱动器来驱动 LCD显示器。下面介绍一种采用AY0438驱动4位LCD显示电路及控制软件。
    AY0438是美国MICroChip公司生产的一种LCD驱动器。它采用静态方式，可驱动32段。显示数据采用串行方式输入。

    其电路结构和引脚排列如图1.22、图1.23。

图1.22 AY0438电路结构图     图1.23 AY0438引脚图

    其中：SEG1～SEG32为段驱动信号引脚。
    BP为背极信号驱动脚。
     LCD0为背极信号输入脚/振荡器外接电容引脚，做为背极信号输入脚时，输入信号即做为背极驱动信号；做为振荡器外接电容引脚时（电容另一端接地），振荡器信号经2     分频后，做为背极信号。外接电容容量与背极驱动信号频率的关系如图1.24。
    Data in 为串行数据输入端 。
    Data out为串行数据输出端。CLOCk为串行数据时钟输入端。Load锁存信号输入端。

图1.24 外接电容容量与背极驱动信号频率关系图 图1.25 数据传送时序图

1、电路设计：



1.26 显示控制电路图
    串行信号时序关系为图1.25所示，输入数据的锁存、移位、输出均由时钟信号的下降沿控制。

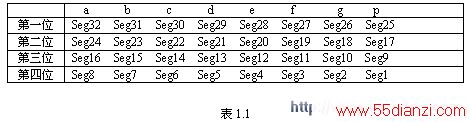

    显示控制电路为图1.26所示，LCD显示器为4位8段数码（含小数点）。LCD显示器引脚与显示段的关系如表1.1。

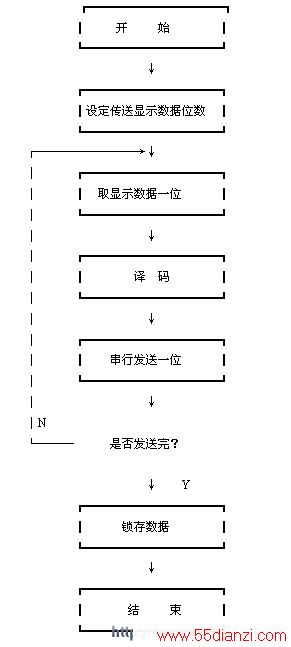

2、 程序流程图
