PIC16C5X程序设计基础 电路及程序范例

电路及程序范例

    前面几章已对PIC16CXX的硬件构成、指令系统、程序设计基础及系统扩充做了详细的叙述，相信你已经对PIC16CXX芯片有了相当的认识，下面几章的主要目的是帮助大家实际应用PIC。

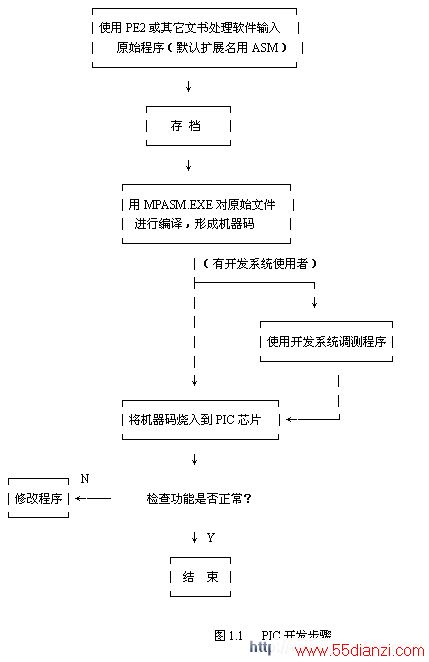

§1.1 开发步骤流程

    当决定选择PIC来实现设计后，一般可以采取下面的开发步骤来完成：

§1.2 　设计实例

    下面的这些实例都不启用WDT。读者如果需要，可以自己加上。这些实例仅向读者展示PIC16C5X的一些基本应用，当然其中很多亦具实用价值。

一、数码管LED显示（一）

    本例要用PIC来实现一位LED显示，可显示0H－FH的十六进制数。程序中用一个计数器由0计数到F，同时将其在LED上显示出来。该例给出计数值与显示码的转换方法。

    1、电路设计：

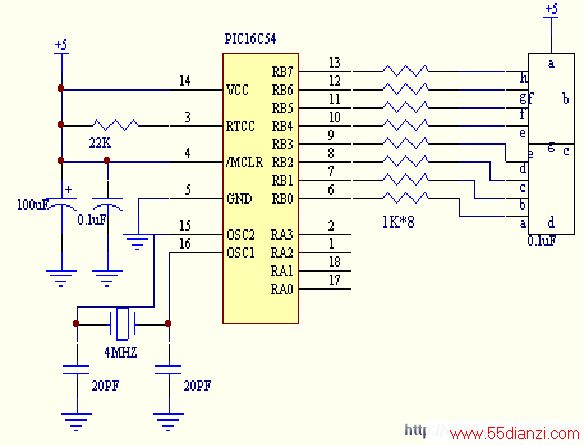

图1.2 数字显示（一）电路

    电路中为PIC16C54的RB口来直接驱动一共阳LED。RB7－RB0分别通过限流电阻接到LED的a－g及P段上。

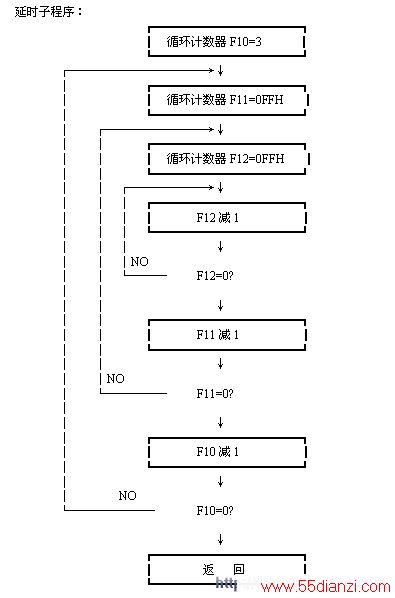

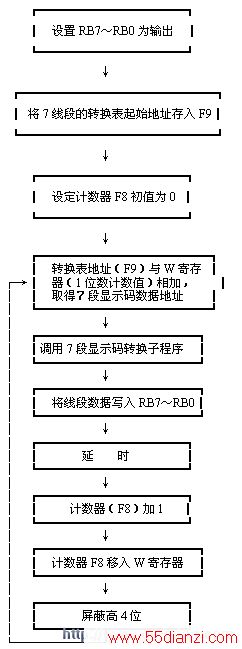

    2、程序流程图：

线段转换子程序：
