一.引言
随着现代控制技术的不断发展,照明控制的智能化要求也越来越高。 采用智能照明控制系统不仅能为照明提供多种艺术效果,更能带来节约能源和降低运行费用的好处控制要求；某商场在一天的不同时间段，灯光的照射强度是不同的，下面给大家介绍一下PLC是如何运用在商场照明中的。
二.控制要求
某大型商场照明总功率为100KW，为了达到照明自动控制的目的，采用奥越信PLC进行控制，商场照明负荷分为五组，每组20KW，并设初始状态为早上7:30按下启动按钮。其全天的照明度要求随时间变化如下：
1.7:30－－8:00，过渡暗光，照明功率为20KW。
2.8:00－－9:30，客少减光，照明功率为60KW。
3.9:30－－16:00，稍减光，照明功率为80KW。
4.16:00－－20:30，客多全点灯，照明功率为100KW。
5.20:30－－21:00，客少减光，照明功率为60KW。
6.21:00－－21:30，过渡暗光，照明功率为20KW。

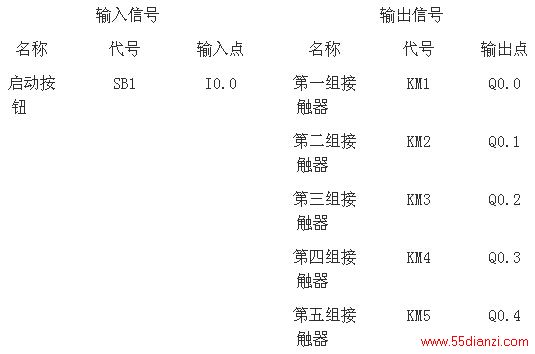

7.21:30－－第二天7:30，停止营业，灯灭。 三.控制I/O分配表
四.PLC控制梯形图及部分说明
下图是按照上述要求编写的程序，如时间或者控制方式不一样，可根据现场进行修改，达到控制要求。
1.当I0.0接通时，第一组接触器闭合，开启20KW的照明灯光，所有计时器都启动。
2.当C0计时完毕时，第二、三组接触器也闭合，再增加40KW的照明强度。
3.当C1计时完毕时，第四组接触器闭合，再增加20KW照明。
4.当C2计时完毕时，第五组接触器闭合，开启最大灯光强度。
5.当C3计时完毕时，第四、五组接触器断开，减光到60KW。
