1 引言
硫化机主要是由上下两块加热板加热对橡胶等进行硫化处理。公司温度模块使用的方便性和PID控温的稳定性再次得到了肯定
2 控制要求
上下加热板快速加温到指定温度后，开始进行定时恒温硫化，硫化时间结束停止。
3 系统方案
3.1系统组成
本系统主要设备有：LP-08M08R PLC 1台、ACS-2PT/2DA温度模块1台、触摸屏1台、硫化设备1套。
温度模块ACS-2PT/2DA负责采集温度，对实际温度的精确检测是控温的前提。
PLC 主机LP-08M08R负责PID控温。PID对恒温的控制精度是该系统的关键所在。
HIM负责数据显示、参数设置、温度记录等。

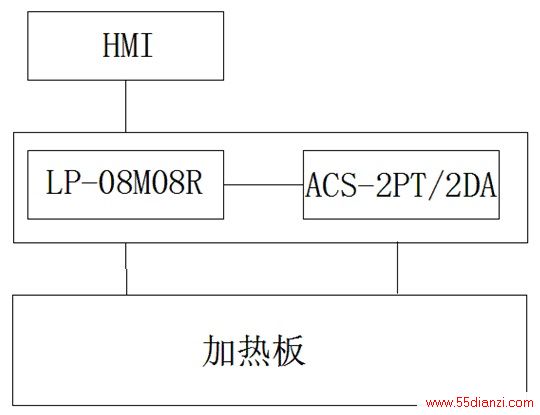

3.2系统简易图：
3.3系统特点
该系统特点在于：它要求快速升温、升到硫化温度后立即恒温（精度0.5度）。根据实际情况和加热板自身的加热性质，本系统采用的是开关量控制加热板。其能满足快速加热的实际需求，再加以PID控制就能达到恒温的效果。
3.4比较分析
本系统主要用于替代原有的纯电器控制，其存在如下优点：
1．方便性：PLC控制系统电路设计简洁，大量的按钮、继电器被简化。复杂的电路被PLC的程序和HMI的组态所代替；
2．高效性：通过PLC的PID控制功能简化了原有的温控表复杂参数设置；
3．灵活性：因为PLC的程序和HMI组态可以根据实际运行情况及用户需求随时修改，所以PLC系统具有更好的灵活性；
4．维护方便：对后期的产品出现的故障方便检查，便于维护；
