项目背景
陕京天然气输送管道工程是国家“九五”计划内的重点能源建设项目，管道干线西起陕北靖边，东至北京衙门口长约840KM，支线西起北京房山区琉璃河，东至河北省永清，长约65KM。
陕京输气管道采用了SCADA系统实现陕西到北京天然气输送的远程监视、控制、数据采集、管道工艺优化和决策，是迄今为止我国陆上控制天然气管道距离最长，自动化水平最高，功能齐全的自动化系统。施耐德电气参与了SCADA系统中PLC部分的工程投标，系统设计，程序编制、安装调试和维修服务的全部工作，为工程的顺利完成作出了重要的贡献。
系统概况
陕京SCADA系统在北京设置——总控制调度室，下设四个输气管理处终端监视，沿管线设置RTU站，系统构成如图一所示，PLC系统作为SCADA系统的智能RTU及现场控制设备，在整个SCADA系统中占有重要的地位。
系统配置

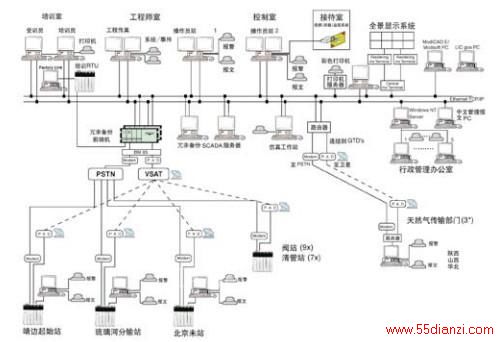

陕京SCADA系统配置图
陕京输气管道SCADA系统选用的是Modicon Quantum系列PLC产品。
