［摘要］：［关键词］： 电机 modbus 工控 继电器1.概述
高速自动配页机是印后处理过程中的重要环节,它是将经过印刷，折页后的书帖分别放在配页机各配页工位, 运行时按设定顺序将不同的书帖自动高速收集成整本书帖;整机最大配页工位24个,配页速度最高10000帖/小时,书帖尺寸介于196X135到460X230mm;
可自动检测各工位堵塞.空帖.双帖故障并且自动排废,将配页错误的书帖自动从排废口输出,所配书帖多于配页数时，可手工加帖或插页处理;在配页时可选择1:1连续配页或1:2间隔配页,在生产帖数较少的书籍时生产速度增加一倍,书帖传输为立式传递，可减少印张的摩擦，缩短取帖时间;故障和产量等生产状态信息可显示在中文文本显示器上,运转情况一目了然.
控制系统选用施耐德Twido系列PLC,文本显示器.变频器.接近.光电.行程开关.接触器.继电器.开关;
Twido PLC是该设备的控制中枢,通过Modbus通讯方式将各工位有机地连接在一起,实现系统高速配页,产量.时间和各工位空帖.双帖.堵塞检测等故障实时在操作中文终端显示;整个控制系统结构清晰简捷,极大的提高了工作效率,减少了I/O点数和配线,降低了成本,明确的显示工况信息.
2.控制系统概述
Twido模块化主机可支持2个RS485通讯端口,CPU上编程端口用来和上位中文文本操作屏TSX08H04M通讯,通讯扩展模块上的第2个通讯端口通过Modbus实现和各配页分站联控,最多24工位,需7套Twido联控输入输出点数接近300个.

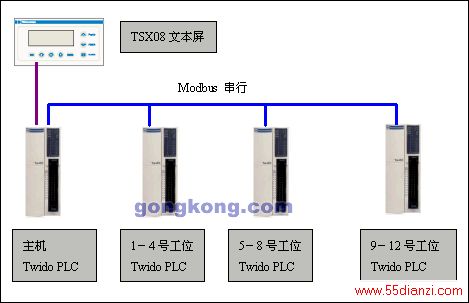

控制系统图如下(以12工位配页机为例):
Twido PLC-模块化20点+扩展IO
TSX08H04M四行文本显示器
变频器ATV58-控制整机传动电机
ABL7 RP开关电源
光电开关XU,接近.行程开关
3.结束语
本控制系统采用Twido PLC作为，给客户带来了许多好处，主要表现为：
1． 采用模块化本体，节省安装空间。
2． 晶体管输出频率高，提高配页效率。达10000贴/小时。
3． 多台Twido PLC灵活组网，电控系统配置更灵活，以适应不同工位数量对系统的要求
总之，控制系统全套采用施耐德工控自动化产品,结构紧凑.系统可靠.Modbus通讯连接，极大的降低了控制成本,提高了生产效率.
