EV1000变频器输出脉冲频率信号Y2在AB系列

EV1000变频器Y2是开路集电极输出，可定义为32种功能输出（0—19是输出开关量；20—31是输出脉冲频率）[1]。由于Y2是开路集电极光藕隔离输出，应用电路比其他输出稍为复杂，再加上EV1000的模拟量功能设计十分完善，因此，一般用户很少应用这个端口。但在某些小型PLC的应用中，如果使用得法，将会收到事半功倍的效果。
　　　例如：为了测量变频器输出频率，常用方法是使用一个模拟量输入端口。但小型PLC本机模拟量I/O口十分有限，却具有几个高速计数器（表1）。这时，如果将Y2定义为输出频率，使用高速计数测量频率，就节约了宝贵的模拟量口，有时将大大降低了成本，提高产品竞争力。
表1


　　　本文以AB公司1762-L24BWA 为例介绍应用方法。接线见图1：Y2通过4.7K电阻接到外部24VDC电源，脉冲信号从IN0-COM输入到PLC，幅值为24V。
EV1000-4T0037变频器参数设置如下：
F0.00=0 键盘设置频率
F0.01=0 掉电保持
F0.03=0 键盘命令运行
F0.05=50Hz 最大输出频率
F7.11=20 Y2输出频率代表变频器0--最大输出频率
F7.32=10 输出最大频率时Y2输出10KHz
FH.00=4 4极电机
FH.01=1.5KW 电动机功率
FH.02=3.6A 额定电流
P24跨接片取下

图1 接线图

1762-L24BWA有一个高速计数器，因此，有一个功能文件，设置如下[2]：
AS=1 Auto start 自动启动
CE=1 Counting Enabled 允许计数
M0=0 Mode Done 模式选择
CU=1 Counp Up 增计数
HIP=32700 High preset 上限
OVF=32700 Overflow 溢出
（变频器输出0-50Hz时，Y2输出0-10000Hz,小于32767，HIP=32760，所以永远不会溢出）

特别需要注意，正确设置PLC高速计数端口的滤波时间，否则计数将会失败。
PLC I/O配置
Input Filter
Input 0+1 25微秒
Input 2+3 25微秒

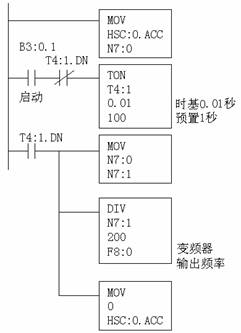

图2是计数程序，图3是计数波形。
频率计算的方法是：计数器HSC：0在1秒时间内累计进入IN0的脉冲数目，除200后所得结果F8：0即为变频器输出频率。在正常计数时，PLC 端口IN0的 LED灯会快速闪动。测量误差取决于EV1000参数F7.32和计时器T4：1的时基。本例，最大误差为±0.5Hz.

图2 梯形图程序

图3 波形图

小结：不同品牌的PLC应用程序大同小异，但基本思路是一样的，本方法在小型PLC应用中具有实际意义，当模拟量端口紧缺的时候，尤为实用。注意EV2000变频器的Y2只能选择0-19，可用D0代之。
