(1) 系统构成
FATEK-FBS PLC内部集成的PPI接口物理特性为RS485，而上位机的标准串口为RS232，为了实现两者的通信必须进行协议转换，永宏公司提供的PC/PPI电缆带有RS232/RS485电平转换器，因此再不增加任何硬件的情况下，可以方便的实现二者的互联和协议转换。
作为控制器的FATEK-FBS PLC利用电梯模型自带的电源线实现与四层电梯模型的互连，该电梯模型为教学试验装置，具备一般电梯的基本功能。硬件连接如图1所示。
图1 硬件连接示意图
(2) PLC部分编程
① 自由端口的初始化
在自由口通信模式下，通过设置特殊存储器SMB30（端口0），来为自由端口通信选择波特率、奇偶校验和数据位。这些设定必须与PC机设定值相一致。其格式如下：
SMB30
pp为奇偶校验选择，d为数据位选择，bbb为波特率选择。
00为无校验，0为每个字符8位，000为38 400
baud，001为19 200baud；
01为偶校验，1为每个字符7位，010为9 600 baud，011为4 800baud；
10为无校验，100为2 400baud，101为1 200baud；
11为奇校验，110为600baud，111为300baud；
mm为协议选择：00为PPI协议，01为自由口协议，10为PPI/主站模式，11默认为PPI/从站模式。

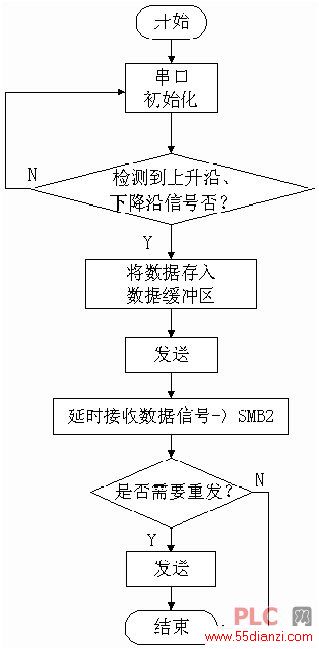

② FATEK-FBS PLC实时向上位PC机传送数据
