摘 要：本文主要介绍了ATC-2000在三菱PLC远程数据通信中的应用，通过ATC-2000串口服务器系统的连接与配置，把传统的数据传输方式转换为网络传输方式，方便地实现计算机与三菱PLC远程数据传输。
关键词：ATC-2000 三菱PLC 远程数据传输
Abstract:This article mainly introduced the ATC-2000 in the application of MELSEC PLC remote data communication, through the ATC-2000 serial port server by systematic connection and configuration, the traditional way of data transmission is converted into a network transmission way, easily realize computer and MELSEC PLC remote data transmission.
Keywords: ATC-2000 MELSEC PLC remote data communication
1 引言
随着工业4.0和工业互联网的兴起，自动化设备的日益普及。但与此同时人力成本的上升，许多工业自动化设备的企业都面临着技术售后的人力成本问题。当一个以PLC设备营业的企业将设备出售，那么也将面临着后期维护的问题，而大多数情况下却是软件程序上的修改或者调试。这个仅仅只是可以通过计算机与PLC连接就可以完成的事情，在没有远程数据连接的情况下却显得比较麻烦，特别是对于销售到外地或者国外的设备，就是简单的程序修改却不得不要派人去售后。但是，如果将ATC-2000串口转以太网的串口服务器与PLC通过系统的连接之后，事情处理起来就非常简便了。自动化设备的企业只需要在本公司就可以实现直接用计算机与PLC远程数据通信，操作简单方便。
2 系统方案
2.1 串口服务器

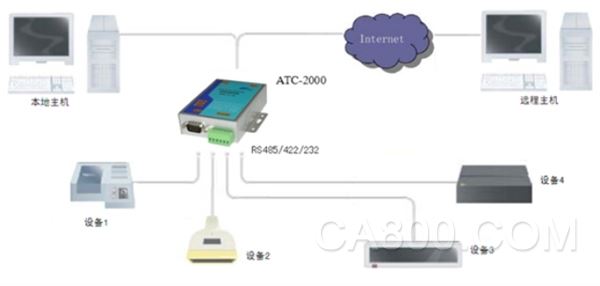

ATC-2000串口服务器是为TCP/IP到RS-232/422/485之间完成数据转换的通讯接口转换器，广泛应用于工业控制、门禁系统、考勤系统、售饭系统、POS系统、楼宇自控系统、电力系统、监控及数据采集系统、自助银行系统等。其内建的RTOS(实时操作系统)及完整的TCP/IP通讯协议可使ATC-2000不只提供可靠稳定的操作平台，更可使原有系统简便且快速的经由Internet进行远程管理。如图1所示为ATC-2000应用连接图。
图1 ATC-2000应用连接图
2.2 方案实现
2.2.1 ATC-2000工作网络模式
ATC-2000工作的网络模式分两类，第一类是局域网，通过局域网可以控
制内网的设备。第二类是外网（英特网），通过英特网实现远程数据通信。本文主要介绍的是远程数据通信，所以是基于英特网的，以下是实现远程数据通信实现的过程。
2.2.2 物理接线

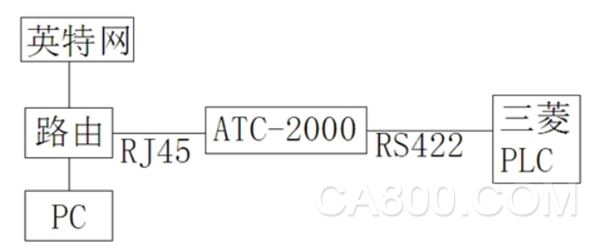

首先需要将三菱PLC的通信端口与ATC-2000对应的相接，本案例所用到的是RS-422接线，我们采用了FX1N-485-BD扩展板，将扩展板上面的4个信号端子与串口服务器ATC-2000信号端子对接，RDA→T+、RDB→T-、SDA→R+、SDB→R-相接，然后将ATC-2000接入路由器并确保路由器连接网络。系统接线示意图如图2所示。
