2.2.3 ATC-2000参数配置
2、在使用ATC-2000前应先配置参数，计算机IP地址网段设定为下面状态：
IP 地址：192.168.168.1－－-192.168.168.254的范围
子网掩码：255.255.255.0

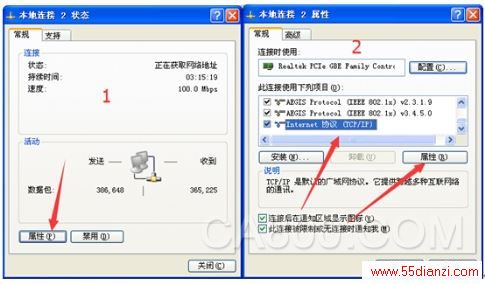

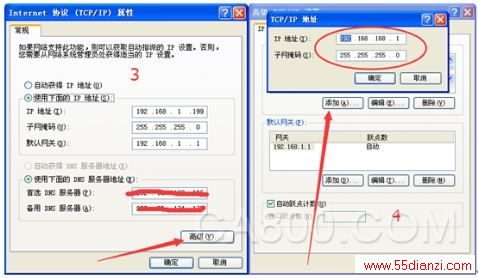

ATC-2000的缺省IP地址是192.168.168.125，（计算机的IP地址不能设定为该IP地址，否则无法正常设定）。添加网段方法如下图3、4、5、6所示：
图3 图4
图5 图6
在完成以上网段的设置后则可以安装ATC-2000虚拟串口应用程序及IP-Search应用程序，需要对ATC-2000进行配置可以通过WINOOWS2000或WINOOWS –XP 所带的IE浏览器来进行，在IE浏览器地址栏里键入192.168.168.125，回车后，浏览器窗口会显示显示如图7登录界面：

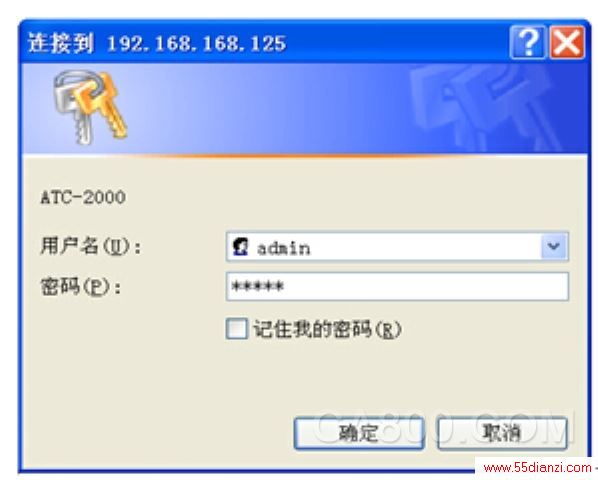

图7 登录界面

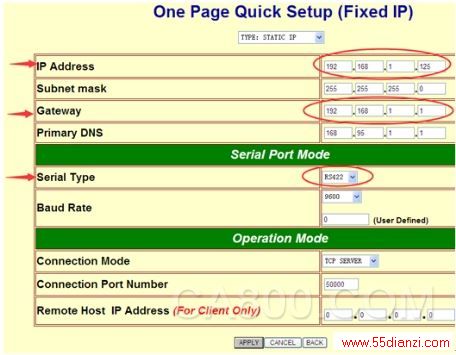

缺省的用户名：admin 密码：admin （均是小写），再按确定。进入首页界面后，需要对ATC-2000进行参数配置。需要修改的参数如下图8所示。静态IP地址可以修改，此案例改为192.168.1.125。Gateway（网关）要与本地网关一致，这里是192.168.1.1。Serial Type（串口类型）需要修改为RS422，修改完成之后点击页面下方的APPLY按钮。到此ATC-2000的网页参数配置已经完成。
图8 ATC-2000网页配置
2.2.3 路由器端口映射配置

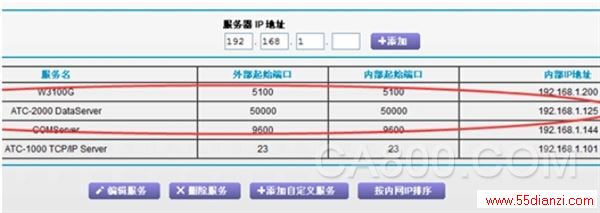

进入路由器配置网页，找到端口映射功能。这里以Netgear Jndr3000路由器为例配置路由器的端口映射，ATC-2000的内网IP是192.168.1.125，端口号是50000。那么配置端口映射如图9所示。
图9 端口映射配置
