PLC控制多台步进电机解决方案
点击数：7840 次 录入时间：03-04 11:46:43 整理：http://www.55dianzi.com 解决方案
目前大部分PLC都有专用定位模块提供，如三菱的一轴脉冲输出模块FX2N-1PG，FX2N的PLC最多可以连接八台FX2N-1PG，控制八个步进电机或伺服电机。也可以应用Q系列的四轴定位模块QD70P4或是八轴定位模块QD70P8来达到控制更多轴数的步进电机或伺服电机。
但是这些定位模块的价格也是很贵的，在要求不太高的情况下，应用这些定位模块显然有些不太理想！
本文介绍PLC控制十台伺服电机与步进电机组合系统的低成本控制方法，这套系统对电机的同步性和运行速度都要求不高，所以本文介绍的控制方法完全能够满足系统运行的要求！
松下FPX系列PLC的CPU自带两个100K的高速脉冲输出，一个PLC可以控制两台步进或伺服，十台用五个PLC就够了。
松下FPX系列PLC之间支持PC-LINK通讯，通讯共享有64个字的继电器区，128个字的寄存器区，完全能够满足PLC之间数据传输的需要。

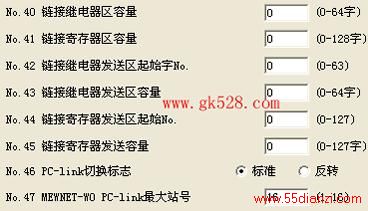

PC-Link通讯方式不需要PLC编制通讯程序，正确设置系统寄存器即可通讯，应用非常方便！其系统寄存器相关部分如下图：
这种控制方法的缺点：下载PLC程序非常麻烦！共需要下载五个PLC的程序，但是为了省成本就受点累了。
