1 前言
随着计算机和控制技术的飞速发展，厂矿采用上位机和PLC集中监控已越来越普遍，技术也越来越先进。本文以河北单侯煤矿井上胶带机集控系统为例，研究开发了一种基于PLC的煤矿井上胶带机监控系统，适合于当前工业企业对自动化的需要，目前实际投入运行，取得了很好的效果。
2 系统设计
2.1系统概况
单候矿井隶属于河北开滦矿业集团，位于河北省张家口市蔚县涌泉庄乡境内北方城村附近，是张市矿区中心地带，矿井地质储量313.74Mt，矿井可采储量177.08Mt，设计能力150万吨/年，矿井服务年限81.4，于2006年10月正式投产。

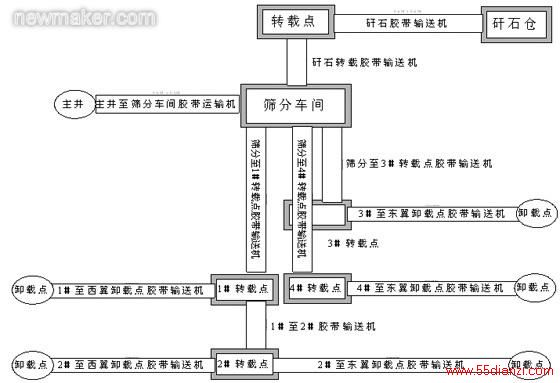

单候煤矿井上胶带机集控系统（见图1）可分为两部分：1，筛分车间系统;2，储煤及装车系统。
其中，筛分车间系统包括图示的主井至筛分车间胶带输送机、矸石转载胶带输送机、矸石输送胶带机以及筛分车间内部所包含的六条拣矸胶带输送机、三条刮板机等设备;其余胶带输送机均属于储煤及装车系统。
在设计上，要求该系统能够实现就地控制与集中控制两种控制模式，集中控制可以分为联锁控制和单机控制等多种控制模式，可以供操作者根据现场实际情况灵活选用，确保在系统正常运行时操作灵活、易于维护，在系统出现故障或通讯中断时本地可以就地控制确保皮带设备的正常运行，提高了系统的稳定性。
2.2系统硬件部分
整个系统从上往下可以分为两层：集中控制管理层和就地控制管理层。集中控制管理层由两台上位机和一台交换机组成。在系统运行中，两台上位机互为冗余，并通过交换机直接与现场设备互联，从而实现对现场设备的监控。
