1、工程概况工程名称：云南锡业集团元江镍业有限责任公司家属区集中抄表项目电表类型：RS 485电子表抄表模式：无线集中抄表用户类型：工厂家属区抄表数量：728户系统运行时间及效果：2010年11月系统开始投入运行。目前，系统运行稳定，抄表准确快捷，各项指标均 达到用户要求
2、工程技术方案2.1、概述该无线集中抄表系统由电子电能表、无线采集器、无线路由器、无线集中器、主站计算机及抄表管理软件等构成，通过数据采集、数据传输、数据分析三个阶段建立模型。本项目主要针对云南锡业集团元江镍业有限责任公司家属区用户电能表数据进行集中抄表和监控，以加强用户用电管理为目的。该无线集中抄表系统是以先进的软硬件技术和深圳信立科技多年电力自动化的技术积淀为基础，针对云锡集团公司对职工用电管理的具体要求和家属区房屋分布的实际情况而设计的适用于云锡集团元江镍业有限公司家属区集中抄表的解决方案。
该无线集中抄表系统采用无线网络结构，施工简单、维护方便、数据传输速率高，采集数据准确快捷、集抄范围广、系统传输容量大，扩容性能好、实时性强、可靠性高、建设和运营成本低等优特点；集中器与抄表主站之间通讯采用GPRS/GSM通讯手段。
2.2、系统基本功能2.2.1、采集功能按照预先设定的主站采集间隔和采集周期，通过采集器自动地读取电能表的计量数据。采集的数据类型包括：电能表码数据、实时量数据、失压断相数据、需量数据等。采集任务支持：（a）支持数据主动上送 （b）周期定时数据采集 （c）人工手动召唤数据 （d）自动数据补 抄
2.2.2、数据传输建立通信通道，接入电子电能表设备，并按相应的通信协议进行传输。集中器与抄表主站之间通讯采用GPRS通讯手段进行数据传输。
2.2.3、数据管理数据管理包括：（a）数据库管理 （b）数据统计分析 （c）电量统计 （d）报表 （e）历史数据存储与分析 （f）图形分析
2.2.4、系统管理系统管理包括：（a）权限管理 （b）系统日志 （c）系统校时 （d）网络管理 （e）系统事项
2.2.5、与信息化系统接口具有良好的开放性，可以采用多种方式与其它信息系统等进行数据交换。
2.3、系统网络结构该无线集中抄表系统为分层分布式网络结构，由设备层、无线网络传输层、站控层三层结构构成，设备层主要是用户电子电能表；无线网络传输层主要由采集用户电能信息的Wi-Net采集器、Wi-Net路由器、Wi-Net集中器等设备组成；站控层由计算机、服务器和抄表软件等主要设备组成。该小区包括13栋楼，每栋7层，每层8户人家，共728户，在每栋楼中的每一层采用一采集器，采集本栋本层电表数据，各电表通过屏蔽双绞线串接后连接无线采集器，以传输数据，然后根据无线采集器与无线集中器之间传输距离远近情况，在每栋楼安装1至3个无线路由器，整个小区采用一个无线集中器，接收所有无线采集器采集到的用户电能数据信息，无线集中器将接收到的所有电能表数据经过协议封装后发送到中国移动的GPRS数据网络，通过GPRS数据网络将用电数据传送至集中抄表中心，实现电能表数据和集中抄表中心系统的实时在线连接。系统网络结构原理图如下图所示：

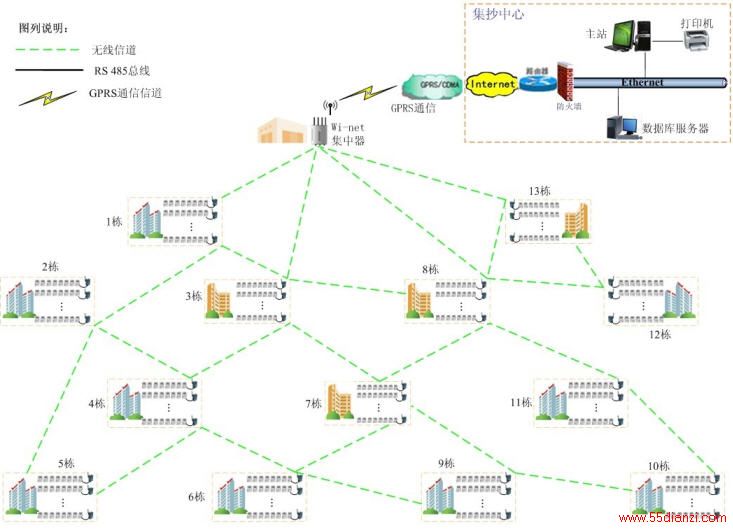

系统网络结构图
2.4、系统配置清单序号
名称 型 号单位数量备注1管理计算机
台21台监控主机，1台数据库服务器2监控管理软件XL-AMRS-DL套1 3Wi-net集中器DJGJ22-XL2020台1由于系统规模不是很大，用一个集中器就可以满足4Wi-net路由器DRJJ12-XL1000台41路由器即可以做中继路由设备也可以做采集器设备5Wi-net采集器DCJL12-XL1000台50 6打印机
台1 7操作台、椅
套1 8屏蔽双绞线
米若干
