· SFC button：可以通过任意图形对象打开指定的SFC控制窗口，

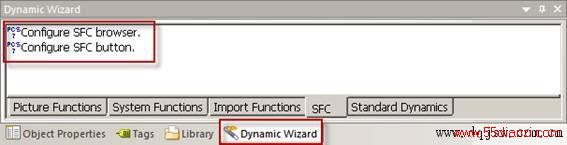

图25与SFC 相关的动态向导
同时在PCS 7 中可以使用下图26所示的ActiveX control：
·         SFC Control：显示指定的SFC状态，包括操作模式、SFC状态，正在执行的顺控程序名称、时间及当前步序号。可以调出SFC的面板。
·         SFC Topology Control：显示指定的SFC拓扑结构，不能操作。
·         SFC MultiChart Control：用于同时操作和监视多个SFC的状态。

图26 SFC的ActiveX control控件

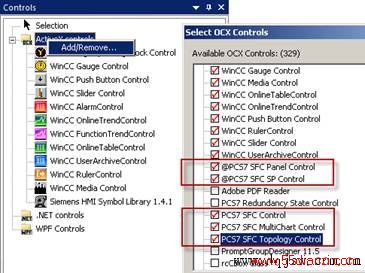

注意：SFC的ActiveX control默认情况下是影藏的，需要手动注册，如下图27所示

图27增加SFC控件
