美国马里兰州Uniom Brighe工厂的PCS7方案

内容

· 新的窑系统：原料处理、生料粉磨、旋风预热器、旋窑、篦冷机、熟料处理、水泥料仓。

· 旧厂区整修：安装新的破碎机、整修熟料磨、生料磨。

客户目标

· 更高的自动化程度。

· 实现更多的集中式操作。

· 图形化工程管理，而不是通过编程进行的工程管理，在线更改。

· 与过程控制相隔离的办公室，但是可以随时共享信息。Net/std( 网络/ 标准) 办公产品( 即微软Excel)。

· 在新窑生产线的繁重建设期间启动系统。

· 易于扩充系统，无须干扰现存运营。

· 始终遵从不断变化的使用需求。

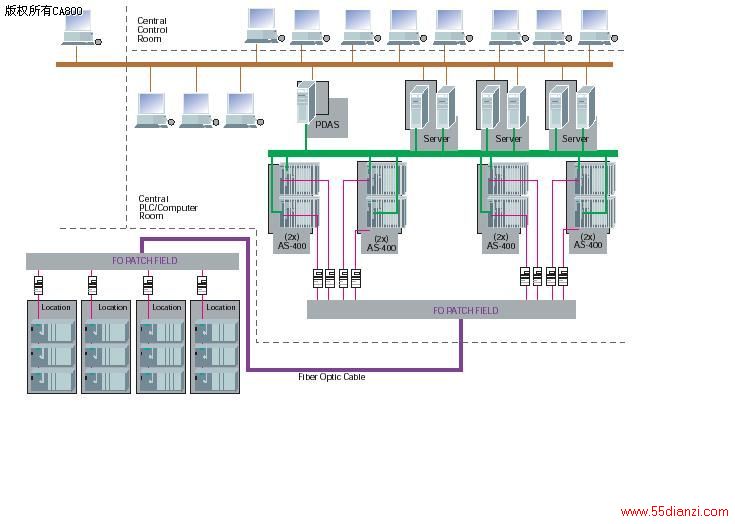

西门子解决方案

· 控制系统，带有远程ET200 I/O 的20 个中央PLC (AS400)。

· 用于PLC/ 服务器/HMI 的工业以太网。

· 用于从PLC 连接远程分站的Profibus。

· 6 个服务器，8 个操作员工作站。

· 1 台用于PDAS 系统的服务器。

· TAG >150,000； DI 12,000； DO 2,500； AI 1,000；AO：300。

· 220 个组，120 个路由，350 个选择模块。

· 810 台电机(E)，470 个阀门(V)，290 个节气门(K)。

· 5400 个中间点，1275 个模拟信号， 95 个PID 闭环控制回路。
