SFC chart的控制命令包括手动命令、自动命令、外部命令、内部命令，如下图21所示；

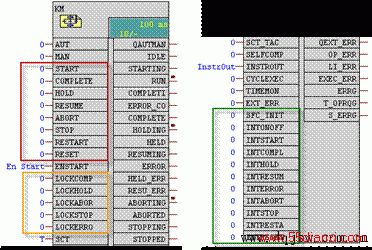

图21 SFC chart的控制命令
·手动命令：SFC chart调试窗口和SFC 面板上的控制按钮，共9个，仅在手动模式下有效。包括：Start、Hold、Error、Restart、Complete、Abort、Stop、Resume、Reset
·自动命令：通过SFC chart外部视图的IO互联控制SFC，仅在自动模式下有效。包括：START、COMPLETE、HOLD、RESUME、ABORT、STOP、RESTART、RESET
·外部命令：包括：LOCKCOMPLETE、LOCKHOLD、LOCKABORT、LOCKSTOP、LOCKERROR，通过IO互联控制SFC
·内部命令：包括：INTSTART、INTCOMPLETE、INTHOLD、INTRESUME、INTERROR、INTABORT、INTSTOP、INTRESTART、INTRESET，是SFC的内部命令，在步中设置用于触发SFC的状态转换。
注意：
·         手动模式下自动互联输入无效，自动模式下命令按钮不可用。但是内部命令和外部命令在手动和自动模式下都有效
·         外部命令的优先级为lockabort>lockstop>lockerror>complete,hold
·         如果有几个命令（例如：外部命令和内部命令）同时排队等待时，SFC会显示互联错误LI_ERR=1，此时会执行命令的执行情况如下图22所示。

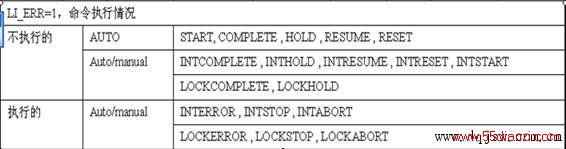

图22 LI_ERR下命令执行情况

问题12. 在OS编译时为何没有生成SFC的块图标？

首先需要在SFC chart的属性中勾选“Transfer chart to OS for visualization“复选框，然后在进行OS编译时选择”SFC Visualization“，如下图23所示。这样SFC chart就会在对应的层级图片上生成块图标，点击块图标在弹出的SFC面板上可以控制SFC chart（OS需要SFC可视化授权），如下图24所示。

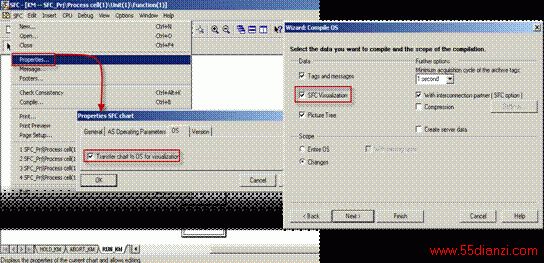

图23 SFC chart生成OS的块图标

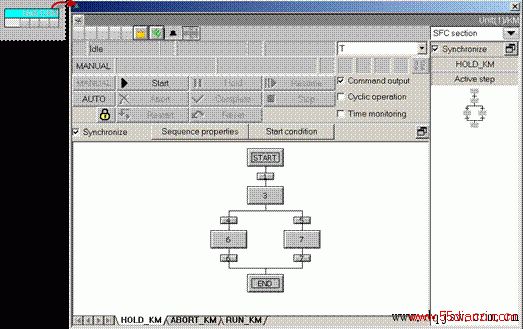

图24 SFC chart块图标和面板
