奥越信PLC控制交通信号灯

随着世界范围内城市化和机动化进程的加快，城市交通越来越成为一个全球话的问题。越来越多的车辆慢慢的影响了城市的交通的正常运行，因此交通灯也随之产生了各种设计方法，以此来防止减少交通事故。尤其是近年来，随着电子与计算机技术的发展，现在的交通灯可以通过可编程控制器PLC、单片机等进行控制。本文将介绍使用奥越信PLC对交通灯进行控制。

一、控制要求

1、循环模式，时间在6:00至24:00时红绿黄灯循环动作，在深夜24.00至6:00时段只闪烁黄灯；

2、首先南北红灯亮，东西绿灯亮，红灯持续60秒，东西绿灯持续54秒后，开始闪烁3秒后熄灭，东西黄灯亮，3秒之后黄灯熄灭。东西红灯亮，南北绿灯亮；

3、东西红灯持续60秒，南北绿灯持续54秒后，开始闪烁3秒后熄灭，东西黄灯亮，3秒之后黄灯熄灭，在循环模式时间段之内一直循环。

4、对应的方向的红绿灯时有对应的时间显示。

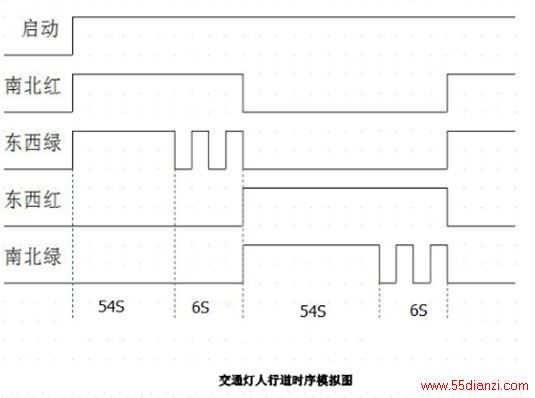

5、人行道，每个路口都有红绿灯，南北向通行绿灯应在南北主干道绿灯时对应，东西向通行绿灯应在东西主干道绿灯时对应，并有时间提示。

二、程序设计

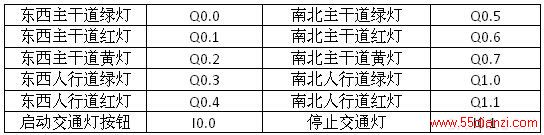

1、根据要求，定义了如下表格的I/O分配，也可根据现场自行分配。

2、根据I/O使用情况以及上述的控制要求，本次设计选用的是奥越信的CPU（214-1BC23）这个型号，该型号带有两个通讯接口及3年的断电保持功能，运行性能也很稳定，支持时钟指令，在循环模式与深夜模式与正常时间一致。自带的14输入与10输出也能满足设计需求。

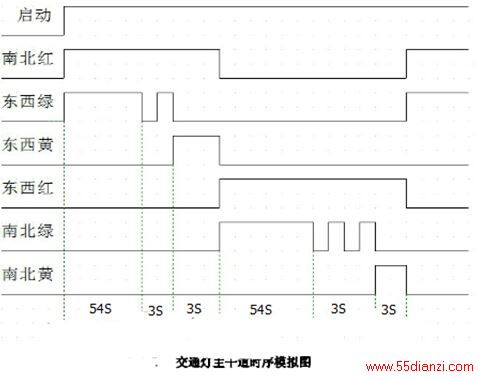

3、程序可根据下图交通灯时序图，以及表格的I/O分配编写。

三、总结

本次设计的是是用PLC的简单逻辑与时钟指令来实现对交通灯的准确控制，红绿灯的时间长短可根据现场需要进行调节，CPU的两个通讯口一个可做成触摸屏或者上位机监控，可实时监控运行状态及修改时间长短。更多奥越信咨询与产品推荐，请登录www.oyesauto.com,或者扫描下方二维码。
