几种置位、复位的方法和比较

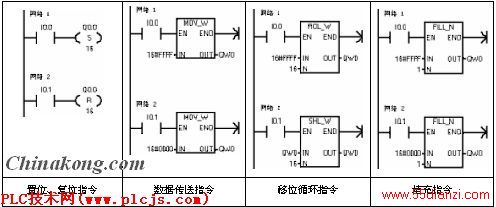

置位、复位操作方法上，有好几种方法，可以直接采用置位、复位指令，也可以采用数据传送指令、表格填充指令，甚至可以采用移位循环指令。　这几种方法在具体运用时，也要根据情况而定。下面用一个范例来讲解他们的不同之处。要求对Q0.0～0.7、Q1.0～1.7十六位输出进行置位、复位。

500)this.style.width=500;" border=1>

在以上几种方法中，除移位循环指令外，其他指令比较好理解。

    移位循环指令的方法，置位是对16#FFFF十六位常数左循环16位，送入输出字QW0（由Q0.0～0.7、Q1.0～1.7组成），无论16#FFFF如何循环，还是16#FFFF，16位输出。复位采用对QW0一次扫描周期一次执行16位左移位指令，将QW0中的数据全部移出（如果是带符号位的字，连符号位也移出），输出复位。

    在上面的方法中，直接采用置位、复位的方法不仅可以对字节、字、双字中的位进行置位、复位操作，也可以对不成字节、字、双字的位进行操作。而数据传送指令、移位循环指令、填充指令只能对字节、字、双字中的位进行置位、复位操作，其中填充指令还只能对字操作。

    比如单单对Q0.0～0.6七个位输出进行置位、复位，采用数据传送指令、移位循环指令、填充指令是很难实现的，此时只有采用直接置位、复位指令的方法。
