爱默生PLC与紫金桥软件使用RS232或RS485串

爱默生PLC与紫金桥之间可以使用RS232或RS485串口连接。串口通讯采用 MODBUS 协议，支持 ASCII和 RTU两种通信模式。

一、PLC设置

硬件参数设置可以通过PLC自带上位机软件 ControlStar实现。

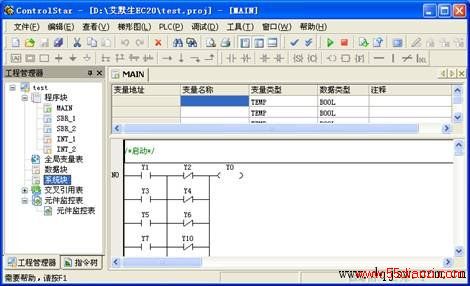

• 打开工程管理器。

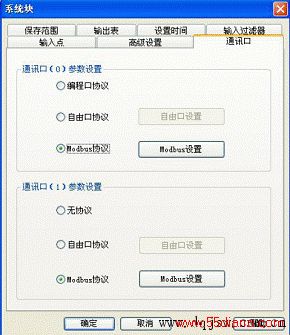

• 在PLC 与ControlStar通信的情况下，双击“系统块”弹出系统块设置界面如下图所示。

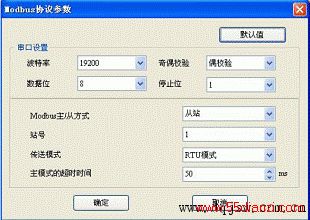

• 设置系统块中的通信口，在这里有两个可选的通信口：通信口0和通信口 1。通信口 0 只支持 MODBUS 从站；通信口 1 既支持MODBUS 主站也支持从站。以设置通信口 1为例，选中“通讯口（1）参数设置”中的 “MODBUS 协议”，点击“MODBUS 设置”按钮，弹出MODBUS 协议参数设置界面，如下图。

4.设置 MODBUS 协议参数。具体设置参见下表。

参数选项

设置内容

波特率

1200，2400，4800，9600，19200，38400

数据位

7位（ASCII）或者8位（RTU）

奇偶校验位

奇校验、偶校验、无校验
