1位(奇校验、偶校验)或者2位(无校验)
MODBUS主/从方式
COM1可设为主站或从站, COM0只能设为从站
站号
1-31(0为广播地址不采用)
传输模式
ASCII模式或者RTU模式
主模式超时时间
主站等待从站响应的超时时间
所有参数设置的内容都可以从下拉菜单中选择。在“MODBUS 协议参数”界面的右上角有个“默认值”按钮,默认值是 MODBUS 协议推荐的通讯设置。

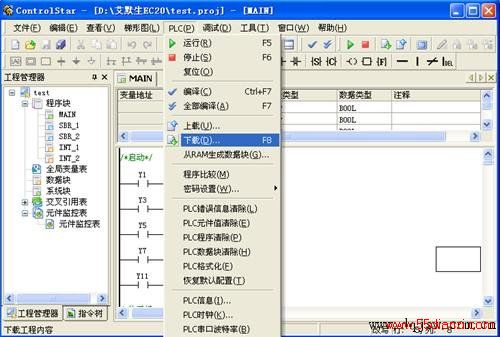

5.然后将系统块下载到 PLC 即可。
二、紫金桥软件的设置
要与PLC通信,首先必须在紫金桥软件中建立一个相对应逻辑设备,这样,PLC与上位机之间的通讯过程对用户来说就是透明的了。每一个逻辑设备都是通过一个唯一的标识符——设备名称来进行访问,并且定义逻辑设备时,各种参数的设置必须与PLC的设置保持一致。
此时,PLC就可以通过逻辑设备与数据库的数据点进行连接。这样,对数据库点的操作实际就是相当于当实际IO设备点的操作,从而实现了紫金桥软件与PLC的数据交换。

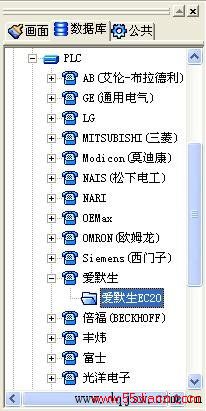

进入工程组态界面,在导航器—>数据库—>设备驱动—>PLC—>爱默生下,能够看到有爱默生EC20,如下图所示:
双击“爱默生EC20”弹出设备定义对话框,在这里指定设备名称,数据更新周期,超时时间,设备地址等,如下图所示
