1引言
现代燃油燃烧器多为自动控制式的燃烧器，适用燃料为：柴油、重油、渣油、及各种气体燃料，并可单烧油、单烧气、油气混烧，一般采用工业程序控制器、火焰检测器以及温度传感器等组成自动控制系统，对燃烧器燃烧火焰状况适时调节。我们将科威ESAY系列混合型PLC用作燃烧机控制器，取得了良好的效果。本文介绍2005年3月成功应用于河南南阳路德筑路机械厂的混合型PLC燃烧器控制系统。
2燃烧器控制系统概况
2.1燃烧器主要技术参数
1、供油压：1.2—1.8MPa
2、天然气压力不低于3000mmH20，热值8500大卡。
3、调节比： 1：5
4、喷出的火焰速度约50—60米／秒，火焰长度约1.5-2.5mm，火焰成束形，扩散角约15
5、火焰温度约1200℃。
6、在标定工况下，火焰中含C0、CH及烟气成份不大于0.1％，烟度不高于林格曼1级。
7、燃烧机整体噪音75-85分贝。
8、炉前重油油温必须到达100℃，渣油到达130℃，原油到达80℃。

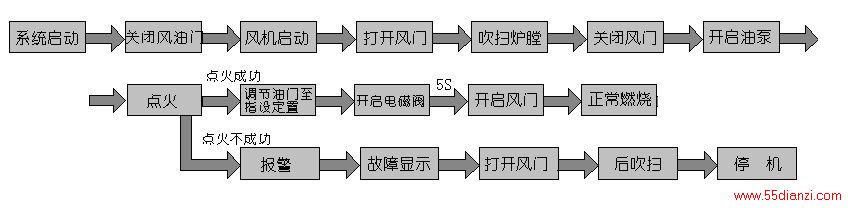

2.2燃油燃烧器工艺流程图
2.3燃油燃烧器对控制的要求
1、控制器启动与停止均为一键式，有手动和自动两种控制方式，并能自由转换。
2、屏显内容包括：当前温度、风油门开度、目标值显示、故障自诊等。
3、在手动控制状态下能单独控制风机、油泵、油门大、油门小、风门大、风门小、电点火、电磁阀等设备。
4、温度控制能保证在目标值±3℃范围内，并具有超温报警保护措施（报警温度可由用户自由设定）。
5、控制器备有计算机通讯接口，能与沥青搅拌机联机操作。
6、控制器包含有温度、火焰等传感器及其检测系统。
3控制系统配置
