摘 要：本文介绍了采用Haiwell S20M2T在啤酒生产行业中，杀菌机对冷凝水回收利用的控制；通过S20M2T 的I / O完成对各温区的温度检测，并适时的控制电磁阀对回收冷凝水的添加及关闭，作为辅助加热，从而保持水温恒定达到工艺要求，这样既充分利用了回收冷凝水的余热，又利用了这部分软化水。本文给出了详细电路和部分程序.通过一段时间的运行表明，它具有良好的稳定性和可靠性,完全能够满足杀菌机对冷凝水回收利用的需要.
关键词： 冷凝水 余热 回收利用 电磁阀 占空比
在啤酒饮料生产行业中, 降低生产成本是每个生产厂家都十分关注的，现在包装线的生产速度越来越高,从20000瓶/小时到36000瓶/小时再到60000瓶/小时，蒸汽的耗量也在不断的增加。不论是啤酒的酿造还是包装都会耗用大量的蒸汽，以36000瓶/小时包装线为例，仅洗瓶机每小时就可产生冷凝水约3吨左右，这样整个生产过程就会产生大量的冷凝水。冷凝水富含有较高的热量，而且是硬度极小的软化水，具有极高的利用价值，对冷凝水的回收利用越来越引起人们的重视。
1. 应用功能描述

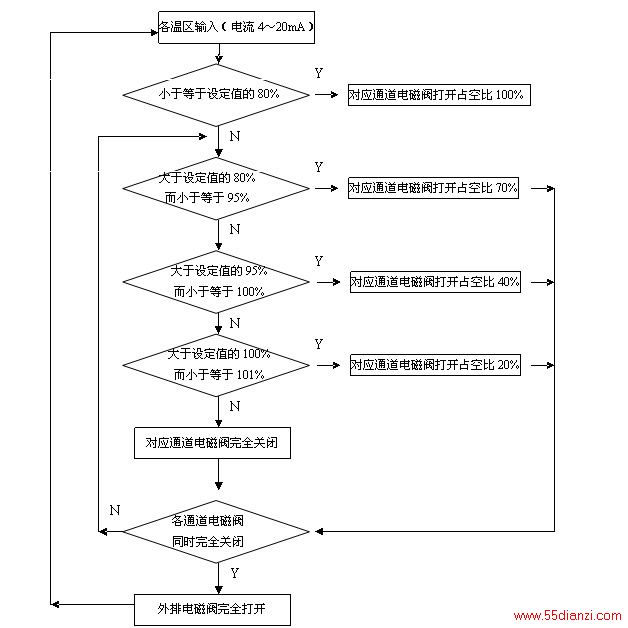

2、工艺流程说明：
3、系统需求分析：
在该冷凝水分配利用装置中，需要对所注入杀菌机水箱中实际水温进行测定，根据当前水温和设定温度控制冷凝水的注入量，配合另一路蒸汽加热，以确保水箱内的水温在工艺要求范围内，同时尽最大程度对蒸汽综合利用。利用Haiwell S20M2T实现该功能，方法简单方便，同时成本又低。

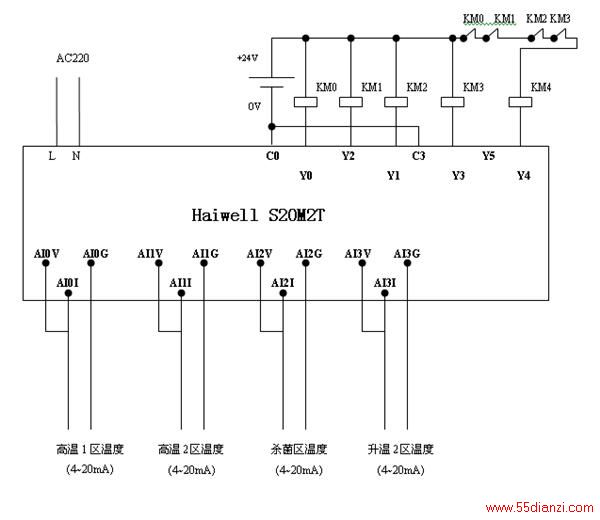

1、电气控制原理图及说明
