程序分析题(每题6分,共30分)
1.用实时时钟指令控制路灯的定时接通和断开,20:00时开灯,07:00时关灯,请设计出程序。

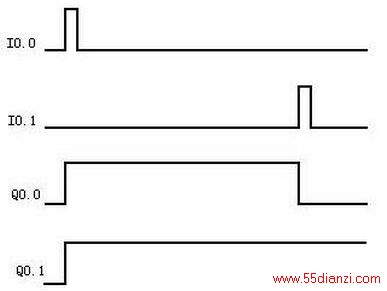

2.设计灯的闪烁程序,具体要求是当I0.0闭合由Q0.0输出负载上的灯开始以10S的周期(占空比为1:1)闪烁。试设计出相关的梯形图。 3.设计出满足如下波形图的梯形图。
4.下列程序是将VB100每隔100毫秒加1当其等于100是停止,请你分析程序后将间隔时间修改为300毫秒。(定时器T32、T96中断事件号分别为21、22) //主程序
LD SM0.1 MOVB 0, VB100 MOVB 100, SMB34 ATCH INT-0,10 ENI //中断程序 INT-0
LD SM0.0 INCB VB100 LDB = 100, VB0 DTCH 10
5.将下列语句转换为梯形图,并简要说明其逻辑结构。 LD I0.1 AN I0.0 LPS AN I0.2 LPS
A I0.4 = Q2.1 LPP
A I4.6 R Q0.3,1 LRD
A I0.5 = M3.6 LPP AN I0.4 TON T37,25
